所屬科目：台電◆輸配電學
1. 有關導線弛度的敘述，下列何者有誤？(A) 溫度愈高，弛度愈大 (B)負載愈高，弛度愈大(C)弛度愈大者，支架要愈高 (D)弛度與拉力成正比
2. 交流電壓v(t)=Vmsin(314t+60°)，交流電流i(t)=Imcos(314t-30°)，則v(t)與i(t)之相位關係下列何者正確？(A) v(t)超前i(t) 30° (B) v(t)超前i(t) 60° (C) v(t)與i(t)同相 (D) v(t)超前i(t) 90°
3. 若一架空接地線防護高壓線路要發揮屏蔽效果，其桿塔接地電阻值應低於多少Ω？(A) 10 (B) 20 (C) 30 (D) 40

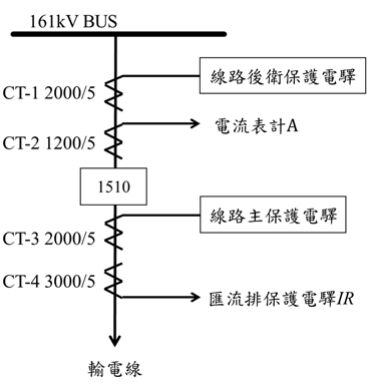

4. 如右圖所示為一斷路器編號1510的保護電驛架構圖，若電流表計A讀值為0.5∠10°，試求匯流排保護電驛IR的電流值為多少A？(A) 0.2∠10°(B) 0.2∠190°(C) 0.3∠10°(D) 0.3∠190°
5. 下列何種變壓器中性點接地方式，可以與輸電線路之對地靜電容量產生並聯共振關係，使通過故障點之電流為零？(A)中性點電抗接地 (B)中性點電阻接地 (C)中性點直接接地 (D)中性點不接地
6. 風力每小時達40~48 km時產生舉沖作用，將引起導線低頻率大振幅之擺動，此擺動稱為下列何者？(A)風成振動 (B)旋風振動 (C)諧振動 (D)舞振
7. 有關計算電力系統短路電流大小，下列何者提供的短路電流不列入計算？(A)同步發電機 (B)同步電動機 (C)感應電動機 (D)電容器
8. 在相同導線粗細的條件下，有關超高壓三相系統每相導體之使用，下列何者最無法有效改善電暈損失？(A)單導體 (B)複導體 (C)三導體 (D)四導體
9. 有關變壓器開路試驗之敘述，下列何者有誤？(A)通常將高壓側開路 (B)可測得激磁導納(C)可測得鐵損 (D)通常將低壓側施加額定電流
10. 下列何者不是使用瓷質礙子的優點？(A)價格便宜 (B)具有較高抗張力 (C)絕緣能力佳 (D)不易破裂
11. 地下電纜的構造包含：① 導體② 絕緣體③ 布/帶④ 被覆，請問由內至外的順序為何？(A) ①、②、③ 、④ (B) ①、③ 、② 、④(C) ①、③ 、④ 、② (D) ③、①、② 、④
12. 有關輸配電線路防止干擾之對策，下列敘述何者有誤？(A) 輸電線充分的換位可減輕靜電感應 (B)裝設架空地線可減輕靜電感應(C)中性點採不接地可減低接地故障電流 (D)主變壓器採Y-Δ連接可抑制第三諧波電流
13. 有關斷路器的敘述，下列何者有誤？(A)可以啟斷故障電流 (B)可以自行偵測系統是否故障並啟斷 (C)消弧行為多在電流零值時達成 (D)可以啟斷負載電流
14. 有一三相系統發生事故產生150 A之故障電流，斷路器啟斷當下其等效電感為2.5 mH，等效電容為100 pF，試求斷路器接觸子兩端之再襲電壓為多少kV？(A) 150 (B) 300 (C) 600 (D) 750
15. 假設單相式及三相式輸電系統之電壓、電流及功率因數皆相同，且導線之總重量亦相同下，該三相式輸電系統之電力損失為單相式的多少倍？(A) 0.5倍 (B) 0.75倍 (C) 1倍 (D) 2倍
16. 下列何者不是提高輸電線路電壓的優點？(A) 減少電網設備投資費用 (B)減少輸電損失(C)減少線路壓降 (D)減少輸電線用銅量
17. 有一三相電力系統，其短路點阻抗標么值為Zp.u=0.03+j0.04，若基準容量為1,000 kVA，基準電壓為250 V，試求對稱短路容量(S.C)為多少MVA？(A) 5 (B) 10 (C) 20 (D) 40
18. 下列何者不是直流輸電的優點？(A) 無集敷效應 (B)適合長程輸電線路(C)電壓升降容易 (D)電力控制容易且迅速

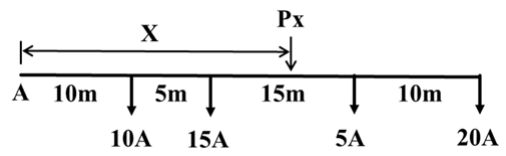

19. 如右圖所示為一配電線路負載分布，試求負載中心點Px至A點之距離(X)為多少m？(A) 24.5 (B) 25.5(C) 26.5 (D) 27.5
20. 有一三相輸電線路，負載為1,200 kW，功率因數為0.6滯後，在視在功率不變下，利用調相機使負載功率提高為1,600 kW，試求功率因數及調相機容量各為多少？(A) 0.6，400 kVAR (B)0.6，933.3 kVAR (C) 0.8，400 kVAR (D) 0.8，933.3 kVAR
21. 下列何者屬中程輸電線之長度？(A) 70 km (B) 200 km (C) 260 km (D) 300 km
22. 有關絕緣礙子漏洩距離之敘述，下列何者正確？(A)礙子頂端至底端之礙子表面距離 (B)礙子頂端至底端之直線距離 (C)線路電壓與漏洩距離成反比 (D)線路電壓與漏洩電阻值成反比
23. 假設用戶設備容量總和為300 kW，其需量因數為80 %，參差因數為1.25，系統之平均功率因數為0.8滯後，試求供電設備之額定容量為多少kVA？(A) 120 (B) 240 (C) 300 (D) 375
24. 有一發電機之電抗X，當基準容量及基準電壓分別為500 MVA 及40 kV時，標么值為0.25，若將基準容量及基準電壓改為100 MVA及20 kV，試求X標么值(p.u)為何？ (A) 0.05 (B) 0.1 (C) 0.2 (D) 1
25. 有關保護電驛的代號，下列何者有誤？(A) 21：測距電驛 (B) 50：欠壓電驛 (C) 59：過電壓電驛 (D) 87：差動電驛
26. 有關提高功率因數之優點，下列敘述何者有誤？(A)提高輸電效率 (B)減少供電的能力 (C)減少設備容量 (D)改善電壓調整率
27. 變壓器特性試驗包括開路試驗及短路試驗，針對上述兩項試驗之目的，下列敘述何者正確？(A)測量高低壓匝比；測量變壓器鐵損 (B)測量變壓器銅損；測量變壓器鐵損 (C)測量變壓器銅損；測量高低壓匝比 (D)測量變壓器鐵損；測量變壓器銅損
28. 有一平衡三相Y接電源，相序為a-b-c，若Vab=220∠120°，下列何者正確？(A) Vbc=220∠0° (B) Vca=220∠0° (C) Vca=220∠20° (D) Vbc=220∠-120°
