所屬科目：電路學
一、計算圖中惠斯登電橋與運算放大器電路的 v1、v2、v3 電壓值以及 i1、i2 的電流值。

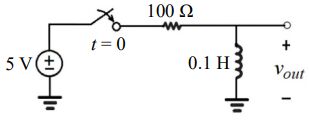

二、圖中開關在時間 t = 0 時將一個 5 伏特的直流電壓源接上串聯電阻電感電路，其中電感的初始電流為 0，計算電感跨壓的時間函數， t = 0 。

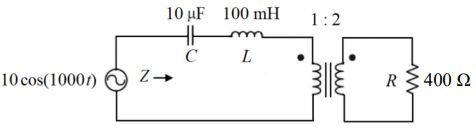

三、計算以下交流電源所看到的阻抗 Z 以及傳送至電阻 R 的平均功率。
四、說明圖中電路屬於何種濾波器（低通、高通、帶通或帶抑）？計算輸入頻率為 100 rad/s 時，此電路的增益及相位移。
(一)在此輸入頻率下，負載阻抗實部與虛部分別為多少？
(二)放大器若希望傳輸最大平均功率給負載，圖中電容並聯負載的等效阻抗 Z 需為多少？
(三)計算電容值 C，使放大器傳輸最大平均功率給負載。
