115年 - 18201 銑床-CNC 銑床乙級工作項目 02：傳統銑床、ＣＮＣ銑床－基本操作及ＣＮＣ銑床－程式製作、週邊設備操作 151-190（2026/01/05 更新）#136129

科目：技檢◆銑床-CNC 銑床-乙級 | 年份：115年 | 選擇題數：40 | 申論題數：0

試卷資訊

所屬科目：技檢◆銑床-CNC 銑床-乙級

選擇題 (40)

151. 以 G01 方式切削曲線，其弦高誤差值是指______的平方根。 (A)最大容許誤差 (B)最小容許誤差 (C)平均容許誤差 (D)最大平均誤差

152. 以 G01 加工曲面的刀具路徑，如果 CNC 銑床的預讀能力(Buffer)及計算速度不足，下列敘述何者不正確？ (A)給予適當的誤差，平行於 XZ 平面的路徑可重整為圓弧(G02, G03)路徑 (B)短距離的刀具路徑會造成進給率降低 (C)給予適當的誤差，所有的刀具路徑可重整為圓弧(G02,G03)路徑(D)短距離的刀具路徑會造成機器抖動。

153. 銑削 25 ㎜×25 ㎜外形輪廓，程式為 G90 G01 G41 X0 Y0 D01 F100；，而接續的單節是 (A)G91 X25.0；Y25.0；X-25.0；Y-25.0； (B)G91 X-25.0；Y-25.0；X25.0；Y25.0； (C)G91 Y-25.0；X25.0；Y25.0；X-25.0； (D)G91 Y25.0；X25.0；Y-25.0；X-25.0；。

154. 在立式 CNC 銑床之 YZ 平面上加裝繞 X 軸旋轉的分度頭時，則此分度頭的旋轉軸稱為 (A)A 軸 (B)B 軸 (C)C 軸 (D)D 軸。

155. 指令 G41 或 G42 的起始設定單節中，其位移動作宜使用指令 (A)G00 (B)G02 (C)G04 (D)G17 。

156. 指令 G20 與 G21 轉換時，下列何者不受影響？ (A)進給率 (B)各種補正量(C)手輪刻度的單位 (D)轉速。

157. NC 程式設計時，一般是假設 (A)工件固定，刀具移動 (B)工件移動，刀具固定 (C)工件及刀具皆固定 (D)工件及刀具皆移動。

158. 銑削圓心角小於 180 度的圓弧時，R 值應為 (A)負值 (B)正值 (C)正負值皆可 (D)不須標註。

複選題
159. 銑削長方體後發現平行度不佳，下列何者為主要原因？ (A)虎鉗安裝 (B)工件夾持 (C)刀具夾持 (D)主軸轉速。

複選題
160. 如下圖之銑削溝槽之示意圖，最不可能應用於何種銑床？

(A)立式銑床(B)臥式銑床 (C)砲塔式銑床 (D)萬能銑床。

複選題
161. 如下圖所示之工具機名稱不應為

(A)立式銑床 (B)立式拉床 (C)立式搪床 (D)立式刨床。

複選題
162. 銑削曲面時，下列敘述何者有誤？ (A)同樣切削條件下，小徑球刀較大徑球刀所作出的切削殘餘量(Scallop)為大 (B)同樣大小的球刀，切削路徑間隔量越小，切削殘餘量越大 (C)同樣大小的球刀，進刀速率越高，切削殘餘量越小 (D)切削液有助於改善表面粗糙度。

複選題
163. 0.01mm 定位精度之 NC 銑床，常用之滾珠導螺桿等級為 (A)C5 (B)C3 (C)C1 (D)C0 。

複選題
164. 下列何指令可能令刀具進給停止？ (A)M00 (B)M01 (C)M02 (D)M05 。

複選題
165. 在 NC 銑床加工中，可執行搪孔固定循環加工之 G 指令為 (A)G84 (B)G85(C)G86 (D)G76 。

複選題
166. 在 NC 銑床加工中，可執行深孔鑽削固定循環加工之 G 指令為 (A)G81 (B)G83 (C)G85 (D)G73 。

複選題
167. 在 NC 銑床加工中，可執行螺牙固定循環加工之 G 指令為 (A)G83 (B)G84(C)G73 (D)G74 。

複選題
168. 執行 M02 後，機台狀況為何？ (A)各軸停止進給 (B)主軸繼續旋轉 (C)亮『程式終了』號誌燈 (D)主軸停止旋轉。

複選題
169. 下列何者為模式碼(持續有效碼)？ (A)G00 (B)G04 (C)G28 (D)G41 。

複選題
170. 下列何者可以與 G01 在同一單節中？ (A)G90 (B)G28 (C)G18 (D)G04 。

複選題
171. 在 NC 銑床加工中，可用於固定切削循環之指令有 (A)G89 (B)G98 (C)G99(D)G96 。

複選題
172. 對於 NC 工具機的操作，下列敘述何者有誤？ (A)JOG 與 MPG 分別為觸壓式與手輪式移動各軸 (B)JOG 速度可調、MPG 速度固定 (C)剛開機後要使主軸旋轉，可使用 MDI 方式 (D)手動回機械原點的速度與 G00 的速度相同且不可調。

複選題
173. 會使刀具回歸到機械原點的單節有 (A)G90 G28 X0 Y0 Z0 (B)G91 G28 X0Y0 Z0 (C)G90 G00 X0 Y0 Z0 (D)G91 G00 X0 Y0 Z0 。

複選題
174. 數值控制的 NC 碼包含下列何者？ (A)二進位碼 (B)英文字母 (C)數字 (D)符號。

複選題
175. 鑽孔循環程式 G90 G99 G81 X30.0 Y20.0 Z-10.0 R12.0 F30；X50.0Y40.0 R10.0；，下列敘述何者正確？ (A)第一孔的半徑為 12.0mm (B)第一孔的位置座標為 (30.0, 20.0) (C)第二孔的半徑為 10.0mm (D)Z-10.0 為孔底位置。

複選題
176. 若先執行 G92 X0 Y0 F100；，下列那幾組程式執行後會得到相同外形輪廓？ (A)G91 G01 X10.0；G02 Y-8.0 R4.0；G01 X-10.0；G02 Y8.0R4.0； (B)G90 G03 Y-8.0 R4.0；G01 X10.0；G03 X10.0 Y0.0 R4.0；G01X0.0 (C)G91 G01 X10.0； G03 Y-8.0 R4.0；G01 X-10.0；G03 Y8.0R4.0； (D)G90 G1X10.0 ；G02 Y-8.0 J-4.0；G02 Y0 J4.0 。

複選題
177. 下列何者為斜向直線下刀程式 (A)G91 G01 Z-3.0 F150 (B)G91 G01 X20.0Z-3.0 F100 (C)G91 G02 X20.0 Y-15.0 Z-3.0 R10.0 F120 (D)G91 G01 X10.0Y10.0 Z-2.5 F130 。

複選題
178. 對於一個圓弧旋角大於 180 度，且 R12.5 的圓弧銑削程式，下列敘述何者正確？ (A)G02 X20. 2 Y17.8 R-12.5 (B)G03 X20.0 Y17.8 I8.5 J9.166 (C)G02 X36.336 Y58.562 R12.5 (D)G03 X36.261 Y36.261 I12.460 J1.0 。

複選題
179. 刀尖貼近高度設定器頂面的操作方法，下列何者不宜採用？ (A)以快速移動貼近 (B)以寸動(JOG)貼近 (C)以手輪倍率 X1 貼近 (D)以試切削( DRYRUN)貼近。

複選題
180. 塑膠工件的尋邊操作宜使用下列哪些尋邊器？(A)

複選題
181. 下列何者為精準定出工件程式原點的常用裝置？ (A)數位游標卡尺 (B)尋邊器 (C)虎鉗 (D)Z 軸測定器。

複選題
182. 對於分度頭之敘述，下列何者正確？ (A)蝸桿與蝸輪的轉速比常為 40:1及 5:1 (B)工件裝於蝸桿軸上 (C)主軸內孔為斜孔可裝置中心頂針 (D)分度板不可轉動。

複選題
183. 在傳統銑床上，分度頭可配合使用於下列何種工作？ (A)劃線 (B)銑削 3D曲面 (C)銑削螺旋槽 (D)銑削正齒輪。

複選題
184. 槓桿式量錶可檢查銑床之 (A)工作台之表面粗糙度 (B)主軸垂直度 (C)螺桿背隙 (D)工作台之真平度。

複選題
185. 當大量數據的程式要以 DNC 的方式執行，下列敘述何者有誤？ (A)在電腦側作程式輸出後，接著按下控制面盤的 AUTO 鍵 (B)須檢查電腦及機器傳輸協定是否同步 (C)傳輸中出現 G91G28Z0 則須依序按下HOME,Z,HOMESTART 鍵以執行程式 (D)若 Z 向上跑出極限，可能原因為刀長補正有誤。

複選題

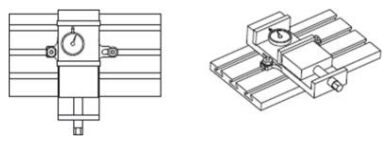

186. 依下圖在銑床上做虎鉗校正，當虎鉗螺栓左邊輕鎖右邊放鬆時，下列操作何者不宜？

(A)量錶移到右側後旋轉錶面歸零 (B)量錶移到左側後旋轉錶面歸零 (C)量錶可固定於移動床台上 (D)量錶應固定於銑床不動處。

複選題
187. 應用 G76 在 NC 銑床搪孔之敘述，下列何者有誤？ (A)提刀時，主軸為反轉 (B)搪刀桿之長度與其直徑比不宜過大 (C)搪孔刀之刀尖位移 1mm，孔徑加大 1mm (D)屬於半手動搪孔模式。

複選題
188. 在 NC 銑床面板上的英文縮寫原意，何者有誤？ (A)JOG:JumpingOperation Gage (B)MDI:Manual Data Input (C)MPG:Manual PulseGenerator (D)EOB:Edit Offset Back 。

複選題
189. NC 銑床之床台移動定位可用下列何者器材控制？ (A)插補器 (B)光學尺 (C)編碼器(encoder) (D)偏光鏡。

複選題
190. 下列何者傳輸介面，可將電腦軟體編寫模擬完之數控程式輸入 NC 銑床控制器內？ (A)DNC (B)CF-CARD (C)RS232 (D)USB 。

申論題 (0)
