115年 - 20800 電腦輔助機械設計製圖 乙級 工作項目 03：尺度 1-50（2026/01/07 更新）#136473

科目：技檢◆電腦輔助機械設計製圖-乙級 | 年份：115年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆電腦輔助機械設計製圖-乙級

選擇題 (50)

1. 測量ψ40H7 的最佳量具是 (A)外徑分厘卡 (B)1/50 游標卡尺 (C)三點式缸徑規 (D)槓桿式量表 。
2. H7/k6 屬於 (A)留隙(餘隙)配合 (B)過渡配合 (C)過盈(干涉)配合 (D)與配合無關 。
3. H7/g6 屬於 (A)留隙(餘隙)配合 (B)過渡配合 (C)過盈(干涉)配合 (D)與配合無關 。
4. H7/s6 屬於 (A)留隙(餘隙)配合 (B)過渡配合 (C)過盈(干涉)配合 (D)與配合無關 。
5. 下列何者為過盈(干涉)配合？ (A)ψ30H7/r6 (B)ψ30H7/m6 (C)ψ30H10/b9(D)ψ30H7/f7 。
6. 若圖面標註為 ，檢查結果下列合格的為 (A)75.00 (B)74.98 (C)74.95(D)74.93 。
7. 一般車床導螺桿之螺紋為 (A)鋸齒螺 (B)梯形螺紋 (C)惠氏螺紋 (D)Ｖ形螺紋 。
8. 傳達位移最精確的螺紋是 (A)圓螺紋 (B)滾珠螺紋 (C)梯形螺紋 (D)方螺紋 。
9. 錐度 1:4，錐度長 80，小徑為 40，則大徑為 (A)56 (B)60 (C)80 (D)100 。
10. 車床加工中，使用量表檢查錐度，量工件外徑相距 30mm 之任何兩處，其量表顯示相差 3mm，其錐度為 (A)1:5 (B)1:10 (C)1:12 (D)1:20 。
11. 兩配合件相配合部份所容許之尺度差，稱為 (A)極限 (B)裕度 (C)精度 (D)公差 。
12. 孔之尺度 ，軸之尺度 ，其最大干涉量為 (A)0.022 (B)0.101(C)0.044 (D)0.035 。
13. 組合圖中，如果兩配合面的加工情形相同，通常其表面織構符號應 (A)一次標註 (B)不必標註 (C)分別標註 (D)視情形而定 。
14. 標註尺度時應儘量置於視圖的 (A)外面 (B)內面 (C)中間 (D)固定上方 。
15. 一般鍵槽是位於 (A)鍵上 (B)軸上 (C)輪轂上 (D)齒輪上 。
16. 上偏差為 (A)最大限界尺度與最小限界尺度差 (B)最大限界尺度與基本尺度差 (C)最大限界尺度與實際尺度差 (D)最小限界尺度與最大限界尺度差 。
17. 機件中最小限界尺度與基本尺度之差稱為 (A)單向公差 (B)雙向公差 (C)上偏差 (D)下偏差 。
18. 使用鍛造之扳手，常用之公差為 (A)±0.05 (B)±1 (C)±1.5 (D)±2 。
19. 下列公差符號中，公差範圍最小的為 (A)H7 (B)D10 (C)P6 (D)Js9 。
20. 斜圓錐的尺度，通常須記入 (A)斜錐角及高度 (B)兩斜邊長度 (C)高度、底直徑及錐軸傾斜角 (D)斜邊長度及角度 。
21. 可延長至圖形外，作為尺度界線用的是 (A)割面線 (B)隱藏線 (C)假想線(D)中心線 。
22. 標註不規則曲線的尺度時，常用 (A)等距法 (B)支距法 (C)半徑法 (D)切線法 。
23. 公制推拔銷的標稱直徑以 (A)小端直徑表示 (B)大端直徑表示 (C)中間直徑表示 (D)平均直徑表示 。
24. 左圖所表示的公差值為 (A)0.02 (B)0.058 (C)0.10 (D)0.14 。
25. ψ56g6 比ψ56f6 (A)公差大 (B)公差小 (C)公差相等 (D)兩者無法比較 。
26. 一般可達到 IT6 公差等級的切削加工法為 (A)鉋削 (B)車削 (C)鑽削 (D)搪削 。
27. 錐度公差共分為______級。 (A)9 (B)16 (C)18 (D)27
28. 下列尺度上偏差為 0 的是 (A) (B) (C) (D)。
29. 機件之錐度 1：10，其錐度公差為±0.0002，若大徑為ψ60，小徑為ψ40，則此錐度允許之公差為 (A)0.02 (B)0.04 (C)0.08 (D)0.16 。
30. 如下圖之合格品的大小為

(A)101.9 (B)102.19 (C)102.29 (D)102.39 。
31. 下圖之楔形件，其斜度值為

(A)1:2 (B)1:3 (C)1:4 (D)1:5 。
32. ψ45E7 比ψ45F8 (A)下偏差低，公差大 (B)下偏差低，公差小 (C)上偏差高，公差大 (D)上偏差高，公差小 。
33. 延長中心線當作尺度界線使用時，其延伸部分須畫成 (A)細鏈線 (B)細實線 (C)粗實線 (D)虛線 。
34. 若相鄰的兩尺度標註位置太窄時，可用 (A)四角形 (B)三角形 (C)小圓圈點(D)小黑圓點 代替箭頭。
35. 表示機件之表面硬度值宜用 (A)尺度標註 (B)指線註解 (C)另用文件說明(D)口頭說明 。
36. 標註多層的尺度時，其尺度線與尺度線之間隔，約為字高的 (A)2 倍 (B)3倍 (C)4 倍 (D)5 倍 。
37. 尺度線的箭頭長度約為字高的 (A)0.7 (B)1 (C)1.4 (D)2 倍。
38. 指線的使用，正確的為 (A)以粗實線繪製 (B)可作尺度標註用 (C)用於註解(D)指線端的箭頭常用小黑圓點代替 。
39. 尺度標註中，"□"符號高度約為字高的 (A)1/3 倍 (B)1/2 倍 (C)2/3 倍 (D)1倍 。
40. 錐度符號的標註，其尖端 (A)朝左 (B)朝右 (C)朝上 (D)朝下 。
41. 斜度符號的標註，其尖端 (A)朝左 (B)朝右 (C)朝上 (D)朝下 。
42. 如下圖所示機件，以車床之尾座偏置法加工，其偏置量為 3mm，此件之錐度為

(A)0.02 (B)0.05 (C)0.1 (D)0.5 。
43. 常用輥紋的種類有平行紋、斜紋、十字紋及 (A)垂直紋 (B)梅花紋 (C)星狀紋 (D)交叉紋 等四種。
44. 輥紋的表示法為 (A) (B) (C) (D) 。
45. 圖上表示未鑽穿的鑽孔端部圓錐角均畫為 (A)60° (B)90° (C)120° (D)150° 。
46. 尺度標註時，供製造者讀圖參考用的尺度，稱為 (A)位置尺度 (B)大小尺度 (C)參考尺度 (D)功能尺度 。
47. 機件上某一部位須作特殊處理加工時，在視圖上的相關部位畫 (A)一點細鏈線 (B)二點細鏈線 (C)一點粗鏈線 (D)二點粗鏈線 。

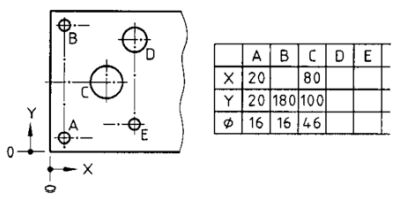

48. 從下圖的標註中，可知 B 孔之 X 座標值為

(A)16 (B)20 (C)80 (D)180 。
49. 下圖之尺度標註中，其最大留隙(餘隙)為

(A)0.050 (B)0.062 (C)0.112 (D)0.174 。
50. 下圖之尺度標註中，其最小留隙(餘隙)為

(A)0.050 (B)0.062 (C)0.112 (D)0.174 。
