115年 - 20800 電腦輔助機械設計製圖 乙級 工作項目 04：機件元件 1-50（2026/01/07 更新）#136476

科目：技檢◆電腦輔助機械設計製圖-乙級 | 年份：115年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆電腦輔助機械設計製圖-乙級

選擇題 (50)

1. 在滑動軸承承面上開油槽時，應開在 (A)負荷最大處 (B)轉速最低處 (C)負荷最小處 (D)任何位置皆可 。
2. 標準正齒輪的齒高等於 (A)工作深度 (B)兩倍模數 (C)兩倍徑節 (D)工作深度加頂隙的距離 。
3. 承受與軸中心平行負荷的軸承，稱為 (A)整體軸承 (B)對合軸承 (C)止推軸承 (D)徑向軸承 。
4. 「7206 滾動軸承」表示 (A)外徑記號為 2 (B)寬度記號為 2 (C)外徑 30mm(D)內徑 6mm 。
5. 聯結兩軸，其軸中心線相互平行，但不在同一中心線上，應使用 (A)凸緣聯結器 (B)歐丹聯結器 (C)分角聯結器 (D)萬向接頭 。
6. 萬向接頭的兩軸中心線相交的角度，不宜超過 (A)5° (B)10° (C)20° (D)30° 。
7. 萬向接頭常成對使用的原因為 (A)調整兩軸的角度偏差 (B)使兩軸角速度相同 (C)增強輸出扭力 (D)延長傳動距離 。
8. 可使兩軸迅速聯結或分離的機件，稱為 (A)鍵 (B)聯結器 (C)離合器 (D)栓槽軸 。
9. 若軸與軸承箱孔兩者中心線產生角度對準誤差時，宜選用 (A)單列深槽滾珠軸承 (B)雙列自動調心滾珠軸承 (C)單列斜角滾珠軸承 (D)單列圓柱滾子軸承 。
10. 可同時承受徑向與軸向負荷之軸承為 (A)深槽滾珠軸承 (B)滾針軸承 (C)錐形滾子軸承 (D)滾柱軸承 。
11. 錐形滾子軸承「32230」的孔徑號碼是 (A)30 (B)23 (C)22 (D)150 。
12. 下圖 V 型皮帶中之θ角為

(A)34° (B)36° (C)38° (D)40° 。
13. V 型皮帶的規格，除有 A、B、C、D、E 型外，還有 (A)F (B)G (C)M (D)N型。
14. V 型皮帶輪的槽角有______ 三種。(A)28°、30°、32° (B)32°、34°、36° (C)34°、36°、38°(D)36°、38°、40°

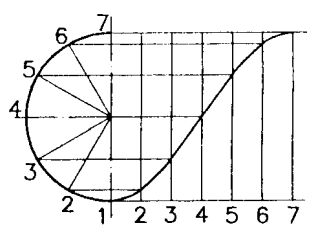

15. 下圖凸輪的位移圖，其運動形態為

(A)等速度 (B)等加速度 (C)等減速度(D)簡諧運動 。
16. 下列可設計來控制引擎進、排氣閥的開關機件為 (A)液壓缸 (B)凸輪 (C)滑塊連桿 (D)齒輪 。
17. 下圖壓力角為 20°的齒條，其θ角為

(A)14.5° (B)20° (C)29° (D)40° 。
18. 模數 6、齒數 45 的標準正齒輪，其齒頂圓直徑為 (A)270 (B)276 (C)282(D)288.84 。
19. 鑄造齒輪，其輪齒通常以______ 來表示。(A)周節 (B)徑節 (C)模數 (D)壓力角
20. 下列螺旋齒輪之習用畫法，何者正確？ (A) (B) (C) (D) 。
21. 下列蝸桿之習用畫法，何者正確？ (A) (B) (C)(D) 。
22. 下列相嚙合正齒輪之習用畫法，何者正確？ (A) (B)(C)(D) 。
23. 下列相嚙合斜齒輪之習用畫法，何者正確？ (A) (B) (C)(D) 。
24. 下列相嚙合螺旋齒輪之習用畫法，何者正確？ (A) (B) (C)(D) 。
25. 下列相嚙合齒輪與齒條組合之習用畫法，何者正確？(A) (B) (C) (D) 。
26. 下列相嚙合蝸桿與蝸輪組合之習用畫法，何者正確？(A) (B) (C) (D) 。
27. 腳踏車所用的鏈條是 (A)無聲鏈 (B)塊狀鏈 (C)滾子鏈 (D)輸送鏈 。
28. 使用平行鍵時，軸之鍵座寬所採用最理想的配合為 (A)D9 (B)H9 (C)Js9 (D)N9 。
29. 「30217 滾子軸承」之內徑為______mm。 (A)17 (B)21 (C)30 (D)85
30. 若漸開線正齒輪的壓力角為θ，節圓直徑為 D，則其基圓直徑為 (A)D×Sinθ (B)D×Cosθ (C)D/Sinθ (D)D/Cosθ 。
31. 兩擺線齒輪相嚙合時，若接觸點在節點位置時，其壓力角應為 (A)270°(B)180° (C)90° (D)0° 。
32. 漸開線齒輪之壓力角愈大時，則其齒根厚 (A)變大 (B)變小 (C)不變 (D)不一定 。
33. 定位銷常用的公差符號為 (A)e6 (B)js6 (C)m6 (D)p6 。
34. 繪製公制標準正齒輪時，除須註解齒制、節徑、齒數、壓力角等之外，尚須標明 (A)徑節 (B)模數 (C)旋向 (D)導程 。
35. 正齒輪的模數為 2 時，則其周節為 (A)2/π (B)π/2 (C)2 (D)2π 。
36. 下圖為使用滑鍵之輪轂鍵槽之局部視圖，其中尺度『A』所採用最適當的配合為

(A)D10 (B)H9 (C)Js7 (D)N7 。
37. 鏈輪代號"40"，表示其節距為 (A)9.525 (B)12.7 (C)15.875 (D)19.05 mm。
38. 正齒輪泵(Gearpump)中，泵本體齒輪箱之孔徑與齒輪外徑的配合較適當者為 (A)G7/h6 (B)H7/f6 (C)H8/e6 (D)E7/h7 。
39. M8 之螺紋孔攻絲前，鑽頭直徑應取 (A)6mm (B)6.8mm (C)8.0mm (D)8.8mm 。
40. 標準六角螺帽的厚度約為標稱直徑的 (A)1 倍 (B)1/2 倍 (C)2/3 倍 (D)4/5倍 。
41. 玻璃瓶口的螺紋常採 (A)圓螺紋 (B)梯形螺紋 (C)鋸齒形螺紋 (D)三角形螺紋 。
42. 推拔管螺紋之錐度為 (A)1:2 (B)1:5 (C)1:8 (D)1:16 。
43. 自攻螺釘之螺紋符號為 (A)WS (B)R (C)ST (D)Tr 。
44. 「6205P4」軸承規格中之 P4 表示 (A)公差等級 (B)軸承型式 (C)尺寸系列號碼 (D)內徑號碼 。
45. 繪製鑽孔，如下圖之θ角，習用

(A)30° (B)60° (C)90° (D)120° 。
46. 標準正齒輪之模數 10、齒數 30，則齒冠高為 (A)3mm (B)10/πmm (C)10mm (D)3πmm 。
47. 測得一標準正齒輪的模數為 5，齒數為 32，則下列計算值何者錯誤？(A)外徑=170mm (B)節圓直徑=160mm (C)周節=15.7mm (D)徑節=5.2mm 。
48. 平行的兩軸，可用那一種齒輪來傳動 (A)蝸桿蝸輪 (B)螺輪 (C)斜齒輪 (D)正齒輪 。
49. 為防止平皮帶在傳動中滑落，常將帶輪之輪面製成 (A)隆起輪寬的 1/20(B)下陷輪寬的 1/20 (C)隆起輪寬的 1/10 (D)下陷輪寬的 1/10 。
50. 公制標準 V 形螺紋，螺距 P，則牙高 H= (A)0.5P (B)0.6134P (C)0.6495P(D)0.866P 。
