93年 - 93 四技二專統測_機械類_專業科目(二)：機械製造(含實習)、機械製圖#130433

1. CNS5 標準圖紙 A3的大小,其短邊長度為297mm,長邊長度應為: (A) 540 mm (B) 480 mm (C) 450 mm (D) 420 mm

2. 一矩形工件之尺寸為80mm×40mm,若以1:2之比例畫於圖紙上,則圖中矩形之面積為: (A) 12800 mm² (B) 1600 mm² (C) 800 mm²(D) 400 mm²

3. 對於虛線的起迄與交會,下列畫法何者不正確? (A)(B)(C)(D)

4. 以割面切割直立圓錐時,下列何種切割方式所形成之曲線為拋物線? (A)(B) (C)(D)

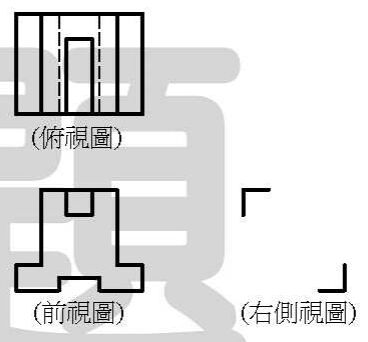

5. 已知前視圖和俯視圖,請選出正確的右側視圖:

(A)(B)(C)(D)

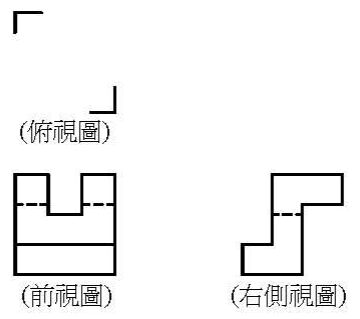

6. 已知前視圖和右側視圖,請選出正確的俯視圖:

(A)(B) (C) (D)

7. 請依箭頭方向選出正確的俯視圖:

(A)(B)(C)(D)

8. 下列各圖的尺度標註,何者      不正確      ? (A)(B)(C)(D)

9.下列各圖之尺度線和尺度界線表示法,何者正確? (A)(B)(C)(D)

10. 當物件的剖面區域狹小時,剖面線可以何種方式繪製? (A)全部塗黑俯視(B)不加剖面線 (C) 加大間距 (D) 僅畫邊緣部份

11.下列半剖面之視圖表示法,何者正確? (A)(B)(C)(D)

12. 下列關於尺度標註的敘述,何者      不正確     ? (A)中心線可做為尺度界線使用 (B) 尺度應儘量標註在視圖外 (C) 指線用粗實線繪製,與水平線約成45°或60° (D) 水平方向的尺度數字應朝上書寫

13. 表面符號如右圖所示,下列敘述何者     不正確     ?

(A)刀痕之方向與其所指加工面之邊緣平行 (B)加工裕度為3.2mm (C) 粗糙度最大限界 6.3 m (D) 基準長度為2.5mm

14. 下列各圖之表面符號標註,何者正確? (A)(B)(C)  (D)

15. 下列幾何公差符號,何者屬於方向公差? (A)(B)(C)(D)

16. 若螺紋標註為L-2N M30×1.5-6H / 6g,則下列敘述何者正確? (A) 螺紋為右螺紋 (B) 螺紋導程為1.5mm(C) 內螺紋公差 6H及外螺紋公差6g的配合(D) 螺紋節徑為30mm

17.下列有關剖面線的繪法,何者      不正確      ? (A)(B)(C)(D)

18. 複斜面的邊視圖,會出現在何種視圖? (A)前視圖 (B) 輔助視圖 (C) 俯視圖 (D) 側視圖

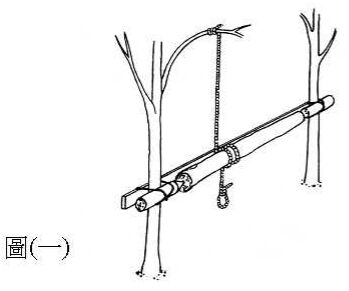

19.圖(一)所示為十七世紀初所發展之工作母機,它是哪一種工作母機之前身?

(A) 鑽床 (B) 銑床 (C) 車床 (D) 插床

20. 車床工作中,車刀架移動方向與車床主軸平行者稱為縱向進刀,車刀架移動方向與車床主軸垂直者稱為橫向進刀,下列哪一種車床工作     不需     用到橫向進刀? (A) 車螺紋 (B) 鑽中心孔 (C) 搪孔(D) 壓花

21. 要在玻璃上加工出一個孔,      不能      使用哪一種非傳統加工方法? (A) 放電加工 (B) 雷射加工(C) 超音波加工 (D) 磨料噴射加工

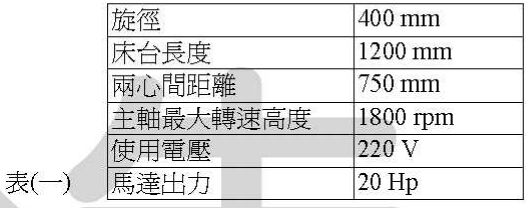

22. 表(一)所示,是哪一種工作母機的規格表?

(A) 床 (B) 銑床 (C) 鑽床 (D) 車床

23. 下列哪一種加工方法,     不能     改變工件材料內部之機械性質? (A) 熱處理 (heat treatment)(B) 抛光(polishing ) (C) 擠製(extrusion)(D) 鍛造(forging

24. 下列對於 接製程的敘述,何者正確? (A) 氧乙炔 接時,需先點燃乙炔氣體後再點燃氧氣 (B) 惰氣金屬極電弧 法又稱 TIG 接法,鍠接時電極不會消耗 (C)電阻接過程,由於有施加壓力,故常用於厚板料之接 (D) 雷射接是在 接部位產生極微小之電弧,故常用於精密接工作(E)送分

25. 以蠟製作蛋形工件,其方法可將雞蛋內部掏空,灌入熔融的蠟,侯其表面稍微凝固後, 將中央尚未凝固之蠟倒掉,再將蛋殼打破,即可得到蛋的蠟薄殼造型。針對這種鑄造方法,下列說法何者      不正確      ? (A) 這是脫蠟製造法(lost wax casting)的應用 (B)這是陶瓷殼模法 (ceramic shell process) 的應用 (C)這是低壓模製造法 (low pressure mold casting)的應用 (D) 這是瀝鑄法(slush casting)的應用

26.對於材料的選用,下列敘述何者正確? (A) S45C 和S (45) C的意義相同 (C) $45C比S22C 鋼的熔接性好 (B) P2代表兩公分厚的鋼板 (D) $45C比S22C鋼的硬度高

27. 在室溫抽拉完成之黃銅線,與原材料之特性相比較,下列敘述何者正確? (A) 線材晶粒變大 (B) 線材電阻變高 (C) 線材延展性變好 (D) 線材硬度降低

28.下列何種加工方式,並     不適合     蜂槽狀薄金屬板的加工? (A)以薄板電極進行放電加工 (C)以薄板刀具進行超音波加工 (B) 加水冷凍後進行鋸切加工 (D)以雷射方式進行加工

29.某金屬材料的最佳加工速度為314m/min,若以外徑100mm 之六刃面銑刀銑切,銑床主軸 以多少轉速最適合?(A) 167 rpm (B) 500 гpm (C) 1000 rpm (D) 1667 rpm

30.圖(二)是車床加工用粗車刀的形狀及刀刃角,下列敘述何者正確?

(A)角度1為後斜角,其功能在順利排屑 (B) 角度2為邊斜角,其功能在防止刀具與工件摩擦 (C)角度3為刀唇角,其功能在防止刀具與工件摩擦 (D)角度4為邊斜角,其功能在防止刀具與工件摩擦

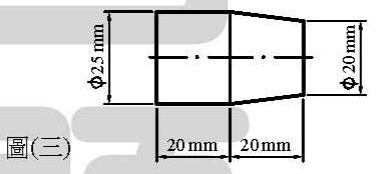

31. 如何在車床上車創出如圖(三)所示工件之錐度?

(A)用尾座偏置法,其尾座偏置量為5mm (B)用尾座偏置法,其尾座偏置量為2.5mm (C)用複式刀座偏轉法,偏轉角度為5° (D)用複式刀座偏轉法,偏轉角度為 2.5°

32.孔之尺寸為,軸之尺寸為$25±0.01,下列敘述何者正確? (A)此種配合為過盈配合(tight fit) (B)其最大留隙(或最大餘隙)為0.05mm (C) 其最小留隙(或最小餘隙)為0.01 mm (D)其最大過盈(或最大干涉量)為0.05mm

33.對於生產自動化中所用的專有名詞,下列敘述何者      不正確      ? (A) CAM 為 Computer Aided Manufacturing 的簡稱,中文稱為電腦輔助製造 (B) FMS為 Flexible Manufacturing System 的簡稱,中文稱為彈性製造系統 (C) NC為 Numerical Control 的簡稱,中文稱為數值控制 (D) OA為 Office Automation 的簡稱,中文稱為倉儲自動化

34. 下列何種表面處理方法     不具     美觀之功效? (A) 有機塗層 (B) 碳 (C) 電鍍 (D) 陽極處理

35. 適合大量生產螺絲之方法為: (A) 車床車法 (B) 輪麼法 (C) 滾軋法 (D) 螺絲模製法

36. 對於鑽床工作法,下列敘述何者      不正確      ? (A) 鑽孔時會吱吱叫,是因為鑽頭鈍化或鑽唇間隙角太小 (B) 單邊捲屑是因為鑽唇牛角不相等或切邊不等長 (C) 鑽 大量相同工件時,應採用鑽模來輔助生產 (D) 進行圓桿工件之圓周面鑽孔時,最容易定位之夾具為虎鉗

37. 下面哪一種工件     無法     在車床上製作? (A)角錐體 (B) 來福線管 (C) S形彎管 (D) 鳩尾槽

38. 銑床分度蝸輪為40 齒,採用白郎夏普(Brown & Sharp)公司之分度頭及分度板,若欲 銑製 20齒之齒輪,其分度曲柄應轉動多少轉? (A) 0.5轉 (B) 1轉 (C) 2轉 (D) 20轉

39.結合化學加工 (chemical machining)與精密抛光(polishing) 兩種加工方法,可發展出半導體製造業使用之化學機械研磨(chemical mechanical polishing,簡稱 CMP) 技術。此 方法係使用強酸或強鹼液體,在堅硬之矽晶圓(wafer)表面腐蝕出一層薄而軟的氧化層 ,再用絨布以抛光方式抛除此氧化層,使底部未被氧化之基材顯露,之後由強酸鹼液體 繼續腐蝕;如此週而復始,一直加工到所需尺寸為止。針對這種複合加工方法,下列敘 述何者     不正確     ? (A) CMP是一種高精密之加工方法 (C) CMP產生之廢液污染性相當高 (B) CMP 需要使用大量清水 (D) CMP 需使用大量人力

40.對於電積成形(electroforming,又稱電鑄)之加工方法,下列敘述何者     不正確     ? (A) 電積成形鍍層應與被鍍物體緊密結合,避免脫落 (B) 電積成形之鍍層通常比電鍍加工厚 (C) 電積成形可以製作無縫金屬管 (D) 電積成形可以製作放電加工用之銅電極
