96年 - 96 二技統測_電機類_專業科目(二)：自動控制(含實習)、計算機概論#20502

科目：統測◆04電機與電子群資電類◆(二)數位邏輯、數位邏輯實習、電子學實習、計算機概論 | 年份：96年 | 選擇題數：40 | 申論題數：0

試卷資訊

所屬科目：統測◆04電機與電子群資電類◆(二)數位邏輯、數位邏輯實習、電子學實習、計算機概論

選擇題 (40)

1. 描述某單輸入單輸出系統的方程式為 x(t) = ax(t) + bu² (t)， y(t) = cx(t)，其中 x(t)為系統狀態， y(t) 為輸出，u(t)為輸入，而純量 ( scalar ) a、b、c 為非零常數。請問此系統可歸類為下列何種系統？(A) 線性時變 (B) 線性非時變 (C) 非線性時變 (D) 非線性非時變

2. 若函數 f (t)的拉氏轉換為

在 t=0 時其值為何？ (A) − ∞ (B) −10 (C) − 5 (D) 2.5

3. 若函數 f (k) 的Z轉換為

，則 f (k)為下列哪一函數？( 假設 k ≥ 0 ) (A) − 3 ^k(B) 1/ 3 (C) ( 1/ 3)^k (D) 3^k

4. 該系統輸出為何？

5. 承第 4 題，此系統的直流增益為何？ (A) − 0.2 (B) 0 (C) 0.2 (D) 0.4

6.請問此系統最有可能的型式 ( type ) 為何？ (A) 型式 0 (B) 型式 1 (C) 型式 2 (D) 型式 3

7. 承第 6 題，若以此受控體 ( plant ) 為開迴路轉移函數，構成一單位負回授 ( negative feedback ) 系統。當輸入為單位斜坡 ( unit ramp ) 訊號時，其穩態誤差為何？ (A) − 40 (B) 0 (C) 1 (D) 40

8. 某單位負回授系統的閉迴路轉移函數為

。若G(s) 為最小相位 ( minimum–phase )，且相位為-180 度時，幅度為 0.1，則此系統的增益邊限 ( gain margin ) 為多少 dB？ (A) − 20 (B) −10 (C) 10 (D) 20

9. 某系統的動態方程式為

。若初始值為零，請問此系統的單位步階響應的最大超越量為何？ (A) 0.1 (B)e ⁻¹(C) e ^−π (D) e^π

10. 某系統的轉移函數為

。若 s = jω ，則 ω = 1時，求其相位為何？ (A)−165^o (B) − 90^o (C)− 45^o (D)15^o

11. 下列四數轉換為八進位制時，何者與八進位數 ( 12.4 ) ₈ 不相等？ (A) ( 1010.1 ) ₂ (B) ( 22.2 )₄ (C) ( 10.5 )₁₀ (D) ( B.8 )₁₆

12. 若以帶符號位元之 1 的補數 ( one’s complement ) 來表示二進位整數，則 5 位元的二進位整數 x，可以表示的最大範圍為何？( 注意，下列選項中之數字，均採帶符號位元之 1 的補數表示法。 ) (A) 00000 ≦ x≦ 11111 (B) 10001 ≦ x ≦ 01111 (C) 11111 ≦ x≦ 01111 (D) 10000 ≦x ≦ 01111

13. 下列哪一種碼可應用於資料壓縮 ( data compression ) 的編碼？ (A) 萬國碼 ( Unicode ) (B) 霍夫曼碼 ( Huffman code ) (C) 葛雷碼 ( Gray code ) (D) BCD 碼 ( Binary Coded Decimal code )

14. 試問邏輯運算 ( 100100 NAND110111 ) NOR( 100100 XOR110111 ) 之結果為何？ (A) 010011 (B) 011011 (C) 100100 (D) 110111

15. 皮秒 ( ps, picosecond )、毫秒 ( ms, millisecond )、奈秒 ( ns , nanosecond )、微秒 ( µs , microsecond ) 為計算機領域中常用的時間單位，試問它們之間的長短關係為何？ (A) 1 µs > 1 ms > 1 ns > 1 ps (B) 1 ps > 1 ms > 1 µs > 1 ns (C) 1 ms > 1 µs > 1 ps > 1 ns (D) 1 ms > 1 µs > 1 ns > 1 ps

16. 下列哪一項不是作業系統中常見的動態記憶體配置法(dynamic memory allocation strategy)？ (A) 最佳配合法 ( best fit ) (B) 最差配合法 ( worst fit ) (C) 最先配合法 ( first fit ) (D) 最後配合法 ( last fit )

17. 一般電腦程式編寫完畢後，尚需要：① 組譯器 ( assembler ) / 編譯器 ( compiler )，② 連結器 ( linker ) / 載入器 ( loader )，③ 巨集處理器 ( macro processor ) 等支援軟體，才能變成可執行的機器碼。試問這三類軟體的支援順序為何？ (A) ① → ② → ③ (B) ① → ③ → ② (C) ③ → ① → ② (D) ③ → ② → ①

18. 除了精簡指令集電腦 ( RISC, Reduced Instruction Set Computer ) 之 CPU 設計架構外，下列何者是另一種常見的電腦之 CPU 設計架構？ (A) 一般指令集電腦 ( AISC, Average Instruction Set Computer ) 之 CPU 設計架構 (B) 複雜指令集電腦 ( CISC, Complex Instruction Set Computer ) 之 CPU 設計架構 (C) 有效指令集電腦 ( EISC, Effective Instruction Set Computer ) 之 CPU 設計架構 (D) 快速指令集電腦 ( FISC, Fast Instruction Set Computer ) 之 CPU 設計架構

19. 就資料存取速度而言，下列何者最快？ (A) 暫存器 ( register ) (B) 快取記憶體 ( cache memory ) (C) 主記憶體 ( main memory ) (D) 虛擬記憶體 ( virtual memory )

20. 下列何者最不適合用來描述一個演算法 ( algorithm )？ (A) 流程圖 ( flowchart ) (B) 高階語言 ( high level language ) (C) 組合語言 ( assembly language ) (D) 虛擬碼 ( pseudo code ) 第二部分 ( 第 21 至 40 題，每題 3 分，共 60 分 )

21. 試求其振盪頻率為何？ (A) 2 √(B) 2 (C) 2√ 2 (D) 4

22. 承第 21 題，除了虛數極點之外，試求此系統不穩定極點的個數為何？ (A) 0 (B) 1 (C) 2 (D) 3

23. 則其根軌跡 ( root loci ) 的漸近線 ( asymptote ) 交點為何？

24. 承第 23 題，求其根軌跡在的到達角 ( arrival angle ) 為何？ (A)−135 ^o (B)− 45 ^o (C) 45^o(D) 135^o

25. 若定義奈氏路徑 ( Nyquist path ) 的方向為逆時針。某單位負回授系統的開迴路轉移函數在 s 平面的右半平面的極點個數為 2，奈氏圖 ( Nyquist plot ) 環繞 −1+ j0 的圈數為 N，則對於使系統穩定的 N 及奈氏圖繞圈方向，下列敘述何者正確？(A) N= − 2 ，逆時針 (B) N= − 2 ，順時針 (C) N= 2，逆時針 (D) N= 2，順時針

26. 某系統的動態方程式為

，則此系統的反狀態轉移矩陣 ( inverse of state -transition matrix ) 為何？

27. 某系統的動態方程式為 x(t) = Ax(t) + Bu(t) ， y(t) = Cx(t) ，其中

則可使得此系統為漸近穩定 ( asymptotically stable ) 的k 值範圍為何？(A) − 2 < k < 2 (B) − 4 < k < −1 (C) 1 < k < 4 (D) −1 < k < 6

28. 某系統的動態方程式為

。請問下列哪一個 α值可使系統成為不可控制？ (A) − 2 (B) 0 (C) 1 (D) 2

29.試求錯誤設計之 K = [k₁ k₂ ]為何？ (A) [ 4 6 ] (B) [ 4 − 6 ] (C) [ 8 10 ] (D) [10 13 ]

30. 承第 29 題，此時另一極點為何？ (A) − 5 (B) − 4 (C) − 3 (D) − 2

31. 如圖(一)所示的四個六位元二進位碼，試問它們之間最小的漢明距離 ( Hamming distance ) 為何？ (A) 2 (B) 3 (C) 4 (D) 6

32. 化簡一個布林函數 F (A , B,C, D) =∑m(4,5,6,11,13,15) 及其隨意條件 d (A , B,C, D) =∑m(2,3,7)，可得的結果為下列何者？

33. 圖(二)所示為一個 4×1 多工器 ( multiplexer )，其中 s₁和s₀ 為控制輸入選擇線。試問其輸出函數 F(A,B,C)可用下列何者表示之？ (A) ∑m(0,2,4,7) (B) ∑m(1,2,5,7) (C) ∑m(0,3,4,6) (D) ∑m(1,3,5,6)

34. 若 A 為一的二維陣列，A 的每一個元素佔 2 個記憶體位元組 ( byte )，A [ 0 ][ 0 ] 為其第一個元素，且所佔的記憶體位址為 6 和 7。若採用以行為主 ( column major order ) 的佈設方式，則 A [ 1 ][ 2 ] 所佔的記憶體位址為何？ (A) 32 和 33 (B) 30 和 31 (C) 24 和 25 (D) 22 和 23 6×6

35. 考慮兩個遞迴函數：

試問 T ₁(3) +T ₂ (3)= ？ (A) 19 (B) 23 (C) 31 (D) 35

36. 令 a = 7，b = 5，c =3，d =1, 則下列四個前序 ( prefix ) 表示式中，何者的值為最大？ (A) − − − a b c d (B) − a − b − c d (C) − − a − b c d (D) − a − −b c d

37. 有一個中序 ( infix ) 表示式為 ( a / ( b − c + d ) )× e − a × c，則此式之後序 ( postfix ) 表示式為何？ (A) a b c − d + / e× a c × − (B) a b / c − d e× + a c × − (C) a b c d e a c − + / − ×× (D) a b c d − + / e a − c ××

38. 有一陣列資料包含 8 個元素：55，15，85，25，65，75，45，35。若採用插入排序法 ( insertion sort ) 將它們由小到大排序，在過程中，假如第一回合 ( pass 1 ) 之結果為 15，55，85， 25，65，75，45，35，試問第三回合 ( pass 3 ) 之結果為何？ (A) 15，25，35，55，65，75，45，85 (B) 15，25，55，85，65，75，45，35 (C) 15，25，55，65，85，75，45，35 (D) 15，25，35，45，55，65，75，85

39. 圖(三)所示為一個加權圖形 ( weighted graph )，其中 , , , 代表節點的編號，邊上之數字代表該邊的權重 ( weight )。於此圖中，試問以為根節點之最小權重擴張樹 ( minimum weight spanning tree ) 有幾棵？ (A) 2 (B) 4 (C) 6 (D) 8

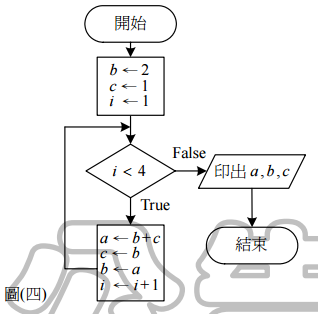

40. 如圖(四)所示之流程圖，試問當程式執行結束時，其結果為何？ (A) a = 8，b = 5，c = 3 (B) a = 8，b = 8，c = 5 (C) a = 13，b = 8，c = 5 (D) a = 13，b = 13，c = 8

申論題 (0)
