96年 - 96 地方政府特種考試_四等_電力工程、電子工程、電信工程：基本電學#49260

科目：基本電學(概要) | 年份：96年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：基本電學(概要)

選擇題 (0)

申論題 (6)

【已刪除】一、分析圖⑴電路，試求通過 3Ω 電阻之電流 I。（20 分）
二、考慮一平衡三相 ∆-Y 系統，其中電源為 ∆ 型連接，負載為 Y 型連接。若線電壓為 340 V，每一相負載為 4+j Ω，求傳送到負載之總功率。（20 分）
三、將ㄧ均方根為 120V、頻率為 60Hz 之電源，接上一並聯 RLC 電路。R = 40Ω， L = 0.1 H。試問，若要使功率因數等於 1，電容值須為多少？又此時傳送到 RLC 電 路上之平均功率為何？（20 分）
⑴試問電容值為多少？同時畫出此濾波電路。電路中須指明輸入電壓 Vi 及輸出電壓 Vo 的位置。（10 分）
⑵在頻率從 1Hz 到 1MHz 範圍內，畫出 Vo/Vi 之大小及相位的頻率響應圖。（10 分）

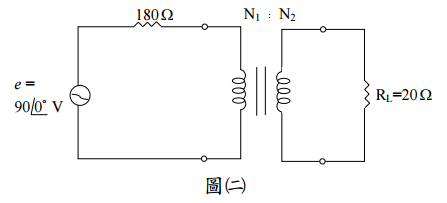

【已刪除】五、考慮圖⑵之電路。若負載 RL 要從交流電源處獲得最大功率，則變壓器之匝數比 N1/N2 為何？又此時傳送到負載之功率為何？(20 分)
