97年 - 97年第二次司法人員、97年軍法官3等_檢察事務官營繕工程組#38198

科目：結構分析（包括材料力學與結構學） | 年份：97年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：結構分析（包括材料力學與結構學）

選擇題 (0)

申論題 (4)

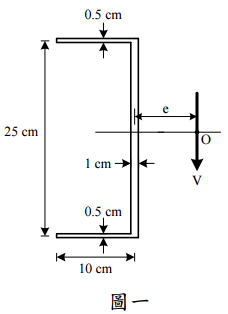

【已刪除】一、有一梁斷面如圖一所示，O 點為其剪力中心，試問 e 值為何？（25 分）

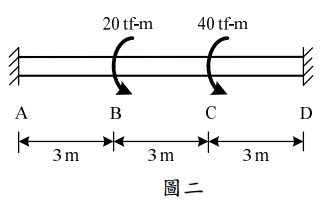

【已刪除】二、有一桿件承受扭力如圖二所示，桿件之 GJ 為 400 tf-m ²，試問 B 斷面之扭角為何？（25 分）

【已刪除】三、有一桁架如圖三所示，桿件之 AE 均為常數，試求各桿之桿力。（25 分）

【已刪除】四、有一構架如圖四所示，桿件之 EI 均為常數，試以彎矩分配法求桿端彎矩並繪彎矩圖。（25 分）
