97年 - 97 二技統測_機械類_專業科目(二)：工廠實習、機密量測實驗#24651

科目：統測◆01機械群◆(二)機械製造、機械基礎實習、製圖實習 | 年份：97年 | 選擇題數：40 | 申論題數：0

試卷資訊

所屬科目：統測◆01機械群◆(二)機械製造、機械基礎實習、製圖實習

選擇題 (40)

1.普通車床之主要構造，包括有機床、車頭(head stock)、刀具溜架（carriage，又稱群鞍)、 變速與進刀機構，以及下列何者? (A)鑽頭 (B)皮帶 (C)齒輪 (D)尾座

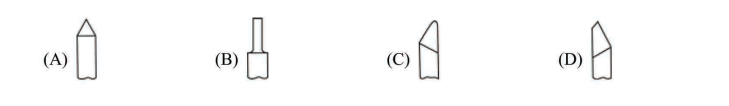

2.下列高速鋼車刀形狀中，何者最適用於截斷工件？
3.下列何者不屬於塑性加工? (A)銑床之銑削加工 (B)板金件之摺邊 (C)薄板件之沖壓加工 (D)鍛造加工
4.下列有關鑿削加工之敘述，何者不正確？ (A) 一般鑿子(chisel)是以高碳之工具鋼鍛造製成，刀口再經熱處理 (B)鑿削作業時，眼睛應注視鑿子之頂端，避免錘擊到手 (C)工件快要鑿斷時，錘擊力應適度減小，以避免斷膚飛出 (D)鏊削作業時，其刀口與工件之夾角不宜過大，以約略小於10°爲宜
5.鑽削碳鋼材料所使用之麻花鑽頭（twist drill)，其鑽唇角(lip angle，又稱鑽頂角）較適宜 之範圍爲下列何者？ (A)55。~65。 (B) 85。〜100° (C)110°~120° (D) 12。〜14°
6.下列對「M型游標卡尺」之敘述，何者不正確？ (A)可用來作爲畫線之 (B)是由卡鉗與鋼尺組合而成的 (C)量測管厚時，會發生弦切誤差 (D)爲獲得較佳精度，故意將本尺與游尺製彳乍成不同的刻度
7.下列何種材質不適用於製造塊規? (A)合金鋼 (B)石英石 (C)碳化鎢 (D)塑膠
8.以真圓度量測儀進行圓柱形工件之真圓度量測時，若旋轉工作台之水平度未調整好，貝(J下列 何者近似5令所測出之圖形？ (A)橢圓 (B)真圓 (C)正方形 (D)三角形
9.下列對角度塊規之敘述，何者不正確？ (A)組合操作方法與長度塊規類似 (B)作正向組合時，角度相加 (C)作負向組合時，角度相減 (D)可用來進行角度之直接量測
10.試問量測弦齒厚之齒輪游標卡尺，是由幾組游標卡尺組合而成？ (A) — (B) 二 (C)三 (D)四
11.下列對一些常見縮寫或符號之說明，何者不正確? (A)「ISO」爲「International Organization for Standards」之縮寫 (B)「HRC 60」代表「洛氏（Rockwell)硬度C尺度60度」之意 (C)「CNS 9788」爲「我國之國家標準，編號第9788號」 (D)材質「S40C」爲碳鋼之一種，且其「含碳約在4 %左右之機械結構用鋼」
12.下列何者爲標示工件表面結構符號所代表之意義？ (A)必須切削加工 (B)須注意其截面爲圓 (C)不得切削加工 (D)須切削加工圓孔
13.電礙(arc welding)使用之賴(焊）條標號「E 6010」，於銲接後，其銲道之最小度 至少應爲若干？ (A) 60 kgf/mm2 (B) 60 kgf/cm2 (C) 6010kgf/mm2 (D) 6010kgf/cm2
14.下列關於氧乙炔銲接之敘述，何者不正確？ (A)乙炔爲不安定之氣體，其鋼瓶一般漆成黃色較多 (B)氧氣瓶一般爲綠色或黑色 (C)氧乙炔銲點火時，應先開氧氣，後開乙炔；熄炬時先關氧氣，後關乙炔 (D)氧乙炔銲也可以用來切割碳鋼鋼板
15.下列關於鑽削加工之敘述，何者不正確? (A)鑽削加工之離心力較大，用手將工作物握持固定即可 (B)鑽削加工前應先畫中心線 (C)鑽頭彎曲變形是造成鑽頭有晃動現象的可能原因之一 (D)鑽頭太鈍可能會造成鑽頭折斷
16.下列關於攻螺紋、鉸螺紋作業之敘述，何者不正確? (A)於鑄鐵工件上鉸螺紋，可以不用潤滑油 (B)每約攻1〜1圈螺紋、退約1圏，力肛者可稍微休息 (C)每約鉸1圏螺紋、退約1 /4圈，以便斷屑 (D)手工用螺絲攻前端呈錐度之牙數最多者，應爲第一攻
17.下列關於鉗工之銼削與刮削加工，何者最正確？ (A)平面銼削一中碳鋼工件，其加工之尺寸精度大致與刮削者相同 (B)刮削作業主要目的是爲創造出美麗的加工花紋 (C)銼削材質較硬之工件，應使用細銼或特細銼 (D)銼黑皮時，應儘可能採用新銼刀，以控制精密度
18.使用鋸條(saw blade )鋸切軟鋼時，下列何種鋸條最爲適當？ (A) 14 齒/25.4 mm (B) 18 齒/25.4 mm (C) 24 齒/25.4 mm (D) 32 齒/25.4 mm
19.下列關於車床夾頭之敘述，何者不正確？ (A)三爪夾頭具有自動對準功能，故適合夾持對稱截面之工件 (B)使用四爪夾頭夾持工件後，應先校驗中心 (C)四爪夾頭之各爪可獨立調整，適合夾持不規則截面之工件，故不能用於截面爲圓形者 (D)四爪夾頭之夾持力，較相同尺寸之三爪者爲高
20.下列關於鑄造之敘述，何者不正確？ (A)造砂模時，鑄件之中空部分是以砂心來達成 (B)金屬模之造模成本較砂模高，故大量之小形鋁鑄件，宜採砂模鑄造 (C)砂心須有足夠之強度，以承受澆鑄金屬熔液之壓力 (D)砂模鑄件之冒口（riser)採上大下小，乃是有利於清理鑄件時截斷
21.某生在操作指示量錶時，量測軸線與工件高度方向偏離60°夾角。若量錶讀數爲2.0 mm， 則量測誤差約爲多少？（註：sin30°= 0.5、cos30°= 0.866 ) (A) 0.5 mm (B) 1.0 mm (C) 0.866 mm (D) 0.268 mm
22.下列關於工具顯微鏡之敘述，何者正確？ (A)「調整焦距，使成像清晰」是指調整目鏡與物鏡間之距離 (B)若目鏡與物鏡髒污，致使成像不清晰，可直接以一般衛生紙擦拭 (C)不可同時開啓表面照明燈與輪廓照明燈，以免產生雙影，造成觀測誤差 (D)如果工件表面平坦度（平面度）不佳，透過焦距調整，亦可使整體成像清晰
23.萬能量角器（Universal bevel protractor，又稱游標角度規)之量測精度與功能，優於一般 量角器。下列敘述，何者不正確? (A)有二尺片，可穩固依靠於待測|1丨,夾角之兩邊線 (B)有應用短游標微分原理，來製作本量具 (C)有裝置放大鏡，方便觀察量測讀數 (D)有銳角附件，可增大量測功能
24.下列何者不屬於使用樣規比對法之輪廓暈具？ (A)圓角規（半徑規) (B)螺紋節距規（螺牙規） (C)塊規(D)齒形規
25.下列關於表面粗度儀操作方法之敘述，何者不正確？ (A)探針接觸工件表面之壓力應適當 (B)須根據工件表面粗縫度之狀況，設定合適之切斷値(cut-off value ) (C)須以粗糙度標準片進行表面粗度儀之校正 (D)待測工件表面髒污可不予理會
26.下列何者屬於較不科學之表面粗糙度量測法? (A)粗縫度標準片比較法 (B)表面粗度儀量測法 (C)光波干涉量測法 (D)目測法
27.爲提高氣泡式水平儀的量具靈敏度，下列作法，何者正確？ (A)增大玻璃管圓弧半徑 (B)縮小玻璃管圓弧半徑 (C)增長量具框架長度 (D)縮小量具框架長度
28.下列何者可以取代凸輪量測儀以進行凸輪量測？ (A)頂心支架與量錶(B)塊規與量錶 (C)正弦桿與量錶 (D)精密虎鉗與量錶
29.以螺紋分厘卡量測外螺紋之節圓直徑(節徑)時，下列何者不正確? (A)需根據螺距大小選擇螺紋分厘卡之合適測砧 (B)需進行歸零校正 (C)量測所得之數據以多次量測之最大値爲準 (D)需進行公式換算始得最終量測結果
30.下列量具，何者可用來量測外螺紋之大徑（外徑）？ (A)盤式分厘卡 (B)針尖式分厘卡 (C)螺紋分厘卡 (D)螺距規
31.於一傳動軸端上，以臥式銑床銑削10 mm寬之鍵槽（key-way )，應選用下列何種鉄刀 最恰當？ (A)端鉄刀（end milling cutter ) (B)側就刀（side milling cutter ) (C)面就刀（face milling cutter ) (D)角就刀（angle milling cutter )
32.以鉋床鉋削如圖(一)之工件面，下列何者爲鉋削之正確順序? (A) 1 → 2 → 4→3  (B) 4→ 1 → 2→ 3 (C) 1→2→3→4(D) 1 →3 → 2→4
33.下列關於常用CNC車床程式碼之敘述，何者不正確？ (A)程式碼之「X」軸是指「車床之主軸」方向 (B)程式碼之工作序號是以英文字母「N」開頭顯示 (C)「G97S1200M03」是指一主軸以1200 rpm正轉」之意 (D)「M30」、「M00」分別代表「程式結束」及「程式停止」之意
34.砂輪規格A54-K10 V-2000，尺寸爲300 x 100 x:.25不適用於下列何種轉速? (A) 900 rpm (B)1200rpm (c)1800rpm (D) 2400 rpm
35.將十刀刃、100 mm外徑之面銑刀安裝於500 rpm之軸上，若以鉄削深度3 mm，每齒進刀量 0.15mm銑削中碳鋼，貝[J每分鐘可銑削之切屑重量爲多少？（碳鋼密度爲7.8 g/cm3) (A) 1.170 kg (B) 175.5 g (C) 117 g (D) 1.755 kg
36.分厘卡的量測原理是根據螺紋的圓周運動而得，下列關於「分厘卡精度」之敘述，何者正確? (A)採單螺牙螺紋，若螺距爲0.5 mm，外套筒半圓周作50等份，則精度爲0.01 mm (B)採單螺牙螺紋，若螺距爲0.5 mm，外套筒一圓周作100等份，則精度爲0.02 mm (C)採雙螺牙螺紋，若螺距爲0.5 mm，外套筒一圓周作100等份，則精度爲0.01 mm (D)採雙螺牙螺紋，若螺距爲0.5 mm，外套筒一圓周作100等份，則精度爲0.02 mm
37.下列關於「以電子測微器配合精測塊規式高度規進行工件高度量測」之敘述，何者 不正確？ (A)需使用另一塊規，以進行精測塊規式高度規之標準高度設定 (B)電子測微器之使用目的，係爲了將待測工件之高度轉移至精測塊規式高度規 (C)待測工件之量測高度，是從電子比測儀之儀錶上讀取 (D)精測塊規式高度規有成階級形式排列之多組塊規
38.下列關於「光學投影機之光學放大倍率」之敘述，何者正確？ (A)不可以使用玻璃刻度尺來測得光學放大倍率 (B)透過同心圓比對片量測螺紋底部圓角半徑時，比對片上之半徑讀値除以光學放大倍率， 始得最後之量測結果 (C)量測螺紋角時，數字顯示器上之讀數尙須除以光學放大倍率，始得最後之量測結果 (D)其總放大倍率係由投影鏡頭之放大倍率乘以投影幕之放大倍率
39.①代表座標系零點設定  ②代表移動測頭輸入量測點 ③代表安裝工件於台面 ④代表選擇適當測頭安裝於測軸  ⑤代表調整壓縮空氣壓力以達氣浮軸承工作壓力 就上述三次元座標量測儀之主要操作步驟，依先後順序排列，下列何者正確? (A)⑤→④→③→①→②(B)⑤→③→②→①→④ (C)⑤→④→③→②→① (D)⑤→④→①→③→②
40.如圖(二)所示，兩個極爲精密之塊規X與Y，倂排平放於光學平鏡上，再於X與Y塊規 上方放置另一光學平鏡。若塊規Y厚度爲1.0000 mm，且在其上觀察到5條干涉條紋， 貝[J塊規X厚度約爲多少？（註：單色光波長爲0.5876 ) (A) 1.0008 mm (B)1.0015mm(C) 1.0021 mm (D) 1.0029 mm
