97年 - 97 原住民族特種考試_三等_土木工程：工程力學（包括流體力學與材料力學）#48701

科目：工程力學（包括流體力學與材料力學） | 年份：97年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：工程力學（包括流體力學與材料力學）

選擇題 (0)

申論題 (5)

一、有一薄管壁C型梁如圖所示，試計算梁剪力中心S至梁中點A之垂直距離ey及水平距 離ez。（20 分）

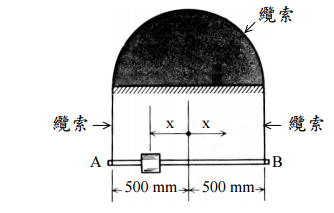

二、重 250N 之桿 AB 由繞經半圓柱的纜索所支持，已知纜索與半圓柱間之摩擦係數為 0.2。一重量為 200N 之重塊，可於桿 AB 上滑動，若不使纜索滑動發生，則該重塊 中心到中央線之最大範圍 x 為何？（20 分）

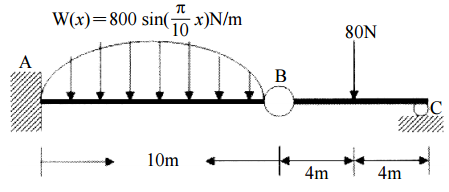

三、圖示梁之 A 端為固定端，B 點為鉸接，C 點為滾支承。利用虛功原理（principle of virtual work）計算 A 端的反力矩（moment reaction）和 C 點的垂直反力。註：本題 不得使用靜力平衡方程式，否則不予計分。（20 分）

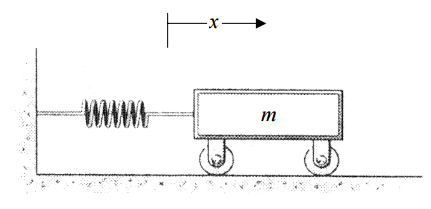

四、如圖所示，一車連接於一彈簧以加速度正比於其位置但相反方向移動若已知為 x = 1m 時，車速 ，且當 t = 3 sec 時，車以正速度穿過點 x = 3m ， sec 試求在 t = 5 sec 時，車之位置、速度和加速度。（20 分）

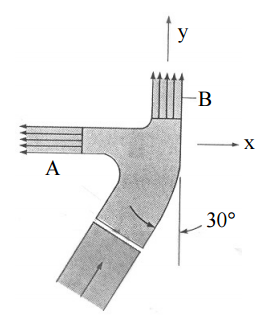

五、水平面上，一水管（直徑為 30 cm）之流量為 0.50 m3/s進入，經二噴水口噴射於大 氣中（如圖），不計微小損失（minor losses），假設二噴水口處之流速相等，噴流 A與B處之截面直徑分別為 10 cm及 12 cm，試求支座所受之水平與垂直力分別為若 干？（20 分）
