97年 - 97 警察特種考試_三等_電機工程：電子學與電路學#38648

科目：電路學 | 年份：97年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：電路學

選擇題 (0)

申論題 (5)

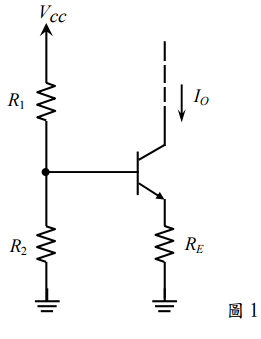

【已刪除】一、如圖 1 所示，設電晶體的共射極電流增益（Common-emitter current gain）為 β，且共基極電流增益（Common-base current gain）為 α ，當電晶體在主動模（active mode）工作時，試證其定電流 I_O為

其中 V_BE為電晶體基極（base）與射極（emitter）間的電壓。

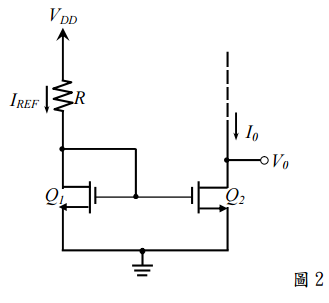

【已刪除】二、如圖 2 所示，設場效電晶體（field-effect transistor）Q₁與 Q₂的結構及特性完全相同，試求 I_O/I_REF。（20 分）

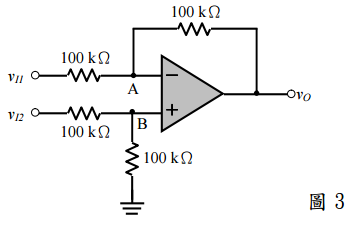

【已刪除】三、如圖 3 所示的差動放大器（difference amplifier），試求其放大器差動增益 Ad （amplifier differential gain），共模增益 Acm（common-mode gain）及共模拒絕比 CMRR（common-mode rejection ratio）。（20 分，其中 Ad 及 Acm 各 7 分 CMRR 6 分）

【已刪除】四、如圖 4 所示，設在關上開關（close）S 之前，此電路已施加電池 E 有相當長的時間，當在 t = 0 時，關上開關 S，試求流經電感 L 的電流與時間關係式。（20 分）

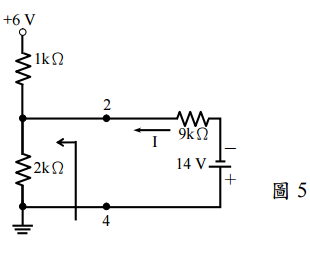

【已刪除】五、如圖 5 所示，試求由節點 2 及 4 向左看的戴維寧等效電路（Thevenin’s equivalent circuit），並由此戴維寧等效電路求電流 I。（20 分）
