99年 - 099年地方三等_電力工程#31765

科目：電力系統 | 年份：99年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：電力系統

選擇題 (0)

申論題 (7)

⑴試求所有匯流排的基底。（10 分）
⑵將所有數據轉換為標么值，並標示於圖 1 的單相等效電路上（請於試卷上作答）。 （10 分）
【已刪除】二、考慮圖 2 所示之同步發電機正序簡化等效電路，在額定輸出端電壓與 0.8 落後功因 之運轉條件下，電抗 d = 7.0X 標么（以發電機額定表示）。試求發電機輸出的實功 率、無效功率、發電機內部電壓的大小與相角。（20 分）

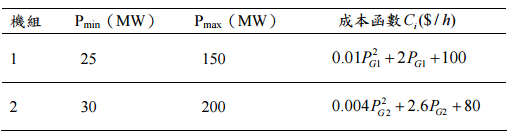

【已刪除】三、考慮二部發電機組之資料如下： 若二部機組供應之負載為PL = 282 MW，試求PG1 與PG2 。（   20 分）

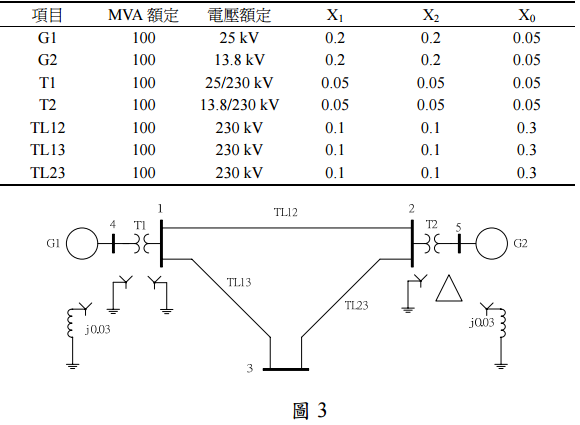

【已刪除】四、考慮圖 3 之系統，其資料如下： 以 為基底，試求匯流排Sφ3base=100MVA 發生單相接地故障（接地故障阻抗為零） 時，發電機 和 端點的電壓和電流。（20 分）
⑴若故障未移除，發電機能穩定嗎？（10 分）
⑵在功率角δ= δc= 60° 時，斷路器打開清除故障，系統會穩定嗎？請説明。（10 分）
