99年 - 99 二技統測_電機類、電子類_專業科目(一)：電子學與電路學#18239

科目：統測◆(一)電子學、基本電學 | 年份：99年 | 選擇題數：40 | 申論題數：0

試卷資訊

所屬科目：統測◆(一)電子學、基本電學

選擇題 (40)

1. 的能隙(Energy Gap)約為？ (A) 0.66 eV (B) 1.12 eV (C) 1.42 eV (D) 1.66 eV
2. 承上題，當溫度升高時，下列選項何者正確？ (A) 電阻變大 (B) 電阻變小 (C) 電阻不變 (D) 能隙變大 的
3. 則輸出電壓振幅 Vo=？  (A) – 20V ～ + 5V (B) + 5V ～ + 10V (C) +5V ～ + 35V (D) +10V ～ + 35V
4. 承上題，若 Vi = 10sin 2000 2 πt + V，則輸出電壓 Vo=？ (A) 10sin 2000 3 πt - V (B) 10sin 2000 5 πt + V (C) 10sin 2000 7 πt + V (D) 10sin 2000 15 πt + V 的
5. 電路正常工作時，負載電阻 RL 的範圍為？ (A) 最小值 50Ω (B) 最小值 150Ω (C) 最大值 1kΩ (D) 最大值 1.25kΩ
6. 承上題，電路正常工作時，若 RL 為 1kΩ，則輸入電壓 Vi的範圍為？ (A) 最小值 10V (B) 最小值 25V (C) 最大值 25V (D) 最大值 52V 的
7. 下列選項何者正確？ (A) 共射極放大器 (B) 共基極放大器 (C) 共集極放大器 (D) 共源極放大器
8. 承上題，射極電流 IE =？ (A) 0.7mA (B) 0.8mA (C) 1mA (D) 1.5mA 的
9. 承上題，電路的輸入阻抗Zi =？ (A) 205 kΩ (B) 100.5 kΩ (C) 10 kΩ (D) 8.63 kΩ 的
10.有關 JFET 的 ID 與VGS 之間的關係，下列選項何者正確？
11.有關放大器的轉換效率η ，下列選項何者正確？
12.下列何者不屬於直接耦合放大器？ (A) 電容直接耦合放大器 (B) 電阻直接耦合放大器 (C) 疊接(Cascade )放大器 (D) 達寧頓(Darlington)放大器 的
13. Q1 ~Q3為？ (A) 增強型 PMOSFET (B) 增強型 NMOSFET (C) 空乏型 NMOSFET (D) 空乏型 PMOSFET
14.承上題，電路 Y 為輸出，Ａ與Ｂ為輸入，在正邏輯系統的邏輯功能為？ (A) NAND (B) NOR (C) AND (D) OR 的
15.則 V1=？ (A) – 2V ~ – 6V (B) 2V ~ 6V (C) 3V ~ 5V (D) 3V ~ 9V 圖(五) 公告 試題電子類、電機類 專業科目(一) 共 8 頁 第 4 頁
16.承上題，V2=？ (A) – 4.5V ~ – 13.5V (B) – 4.5V ~ – 7.5V (C) – 9V ~ – 15V (D) – 9V ~ – 27V 的
17.其功能為？ (A) 積分器 (B) 微分器 (C) 反相放大器 (D) 非反相放大器 圖(六) 的
18.承上題，電容初始電壓 t = 0 時 Vc (0) = 0V， t ≧ 0時 Vi = 1V，計算 Vo( t1 ) = 10V 時，t1=？ (A) 0.1 Sec (B) 0.2 Sec (C) 0.25 Sec (D) 0.5 Sec
19.則輸出電壓 Vo = ？ (A) 2V ~ 6V (B) 3V ~ 9V (C) –15V 或 +15V (D) –15V
20.承上題，若V i =  4sin 2000πt +2 V  ，則輸出電壓 Vo=？ (A) 12 sin 2000πt +6 V   (B) -  8 sin 2000πt  -4 V (C) -15 V (D) -15 V +15 V
21.圖(八)是由一電阻元件與三不明元件串聯而成的電路，各元件兩端之電壓差如圖所示， 下列對此電路之特性描述何者錯誤？  (A) 每秒流經 A 點的電荷為 0.5 庫侖( coulomb ) (B) AC 兩點間的電壓差為 VAC =3V (C) 此電路僅有兩個耗能元件 (D) 電路中的電流方向為順時鐘方向；即 A  B=>C=>D

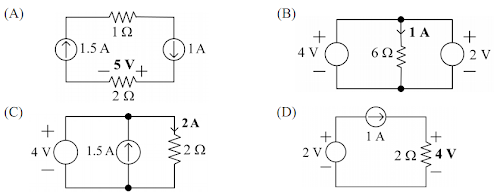

22.下列四組電路圖中，電源皆為理想電源 ( ideal source )，試問下列對電阻元件的電流 與電壓值之分析(粗體字)何者正確？
23.如圖(九)所示之電路，三元件的消耗功率( absorbed power )分別為 10W、8W 及 – 4W。 試問 IX 可能為下列何值？  (A) 1A (B) 2A (C) 2.5A (D) 4A
24.圖(十)之並聯電阻電路中，試求三分枝電流的比例 I1:I2:I3 =？ (A) R1:R2:R3 (B) R3：R2:R1 (C) R2R3:R3R1:R1R2 (D) R1R2:R3R1:R2R3
25.下列對於 電氣參數變化的描述何者正確？ (A) 接上 RL 後的等值電阻  Req =VS/IS  變大 (B) 接上 RL 後的V2變小 (C) 電源供應功率( supplied power )的絕對值 |PS|=|VSIS| 變小 (D) R1的消耗功率( absorbed power )變小
26.承上題， RL 為下列何值時可得最大移轉功率( maximum transferred power )？
27.試求  vx =？ (A) 1.27V (B) 2.00V (C) 2.75V (D) 4.54V
28.承上題，相依電流源( 2  vx )與獨立電壓源( 4V)於電路中各扮演何種角色？ (A) 相依電流源供應能量，獨立電壓源供應能量 (B) 相依電流源供應能量，獨立電壓源消耗能量 (C) 相依電流源消耗能量，獨立電壓源供應能量 (D) 相依電流源消耗能量，獨立電壓源消耗能量 的
29.試求 40 Ω 電阻元件兩端之 電壓  vout =？ (A) 100V (B) 133.3V (C) 166.7V (D) 180V
30.承上題，當  iS1 ＝0A 且  vS 2 =160V 時，試求流經 40Ω 電阻元件之電流  iout =？ (A) 0.67A (B) 0.72A (C) 1.00A (D) 1.52A 的
31.圖(十四)理想運算放大器電路中， Rin 為輸入端 AC 之等值輸入阻抗， Ro 為輸出端 BC 之 等值輸出阻抗，試問 Rin 與 Ro 分別為何？  (A)  Rin = 4 kΩ ，  Ro = 0Ω (B)  Rin = 4 kΩ ，  Ro = 10 kΩ (C)  Rin = 24 kΩ ，  Ro = 20 kΩ (D)  Rin = 24 kΩ ，  Ro = 10 kΩ
32.試問 t = 0Sec 時，電容器兩端之電壓  vC(0) ＝？ (A) 4 V (B) 12 V (C) 18 V (D) 24 V
33.承上題，試問開關關上瞬間( t  = 5+Sec )之電壓 vC (5 +)  ＝？ (A)  24 -12e-2.5V (B)  12 -4e-2.5  V (C)  8- 4e-7.5  V (D)  24 -18e-7.5  V
34.下列何者為圖(十六)電路 之特性方程式( characteristic equation )？
35.承上題，令的一階導函數，試求 VC'(0+) =？ (A) – 10 V / Sec (B) – 0.5 V / Sec (C) 0 V / Sec (D) 0.5 V / Sec
36.如圖(十七)所示之電路， IS=1∠0°。若已知 AB 兩端之戴維寧等效電路中的 Voc =0.5-j 0.5，試求戴維寧等效阻抗 Z TH =？ (A) 0.4-j0.8 Ω (B) 0.3+j0.6Ω (C) 0.4+j0.8 Ω  (D) 0.5-j0.5 Ω
37.圖(十八)為一 RLC 串聯電路，輸入訊號為單頻弦波 ( ) Vin(t)=0.1cos(ωt)V。已知 ω 0  =10 MHz 為此電路之共振頻率( resonant frequency )，下列敘述何者有誤？  (A) 當ω =ω0時，輸入阻抗 Zin(s) =8 Ω (B) 當ω =ω0時，輸出端 ( vout ( t )) 可得最大輸出功率 (C) 當ω =ω0時，在任何時刻， VC (t)+VL (t)=0(D) 此電路為一低通濾波器 圖(十八)
38.圖(十九)所示之雙埠網路，其傳輸參數模型為 ，試求  t21 =？  (A) 1 (B) R (C) 1 + sCR (D) sC
39.有一系統之轉換函數為 ，若輸入訊號為 Vin(t)=cos(t)V，且已知 Tan-1(2)=63.4° ，試問輸出訊號之穩態響應 vout(t)=？
(A)Vout(t)=0.95 cos(t-108.4°)(B)Vout(t)=0.5 cos(t+108.4°)(C)Vout(t)=2 cos(t-18.4°) (D)Vout(t)=1.5 cos(t+18.4°)
40.下列四個波德(Bode )圖中，何者最近似轉換函數  + 之 頻率響應圖？
