99年 - 99 專利商標審查特種考試_三等_機械工程：機械設計學#33074

科目：機械設計 | 年份：99年 | 選擇題數：0 | 申論題數：11

試卷資訊

所屬科目：機械設計

選擇題 (0)

申論題 (11)

⑴應力單位 1 N  mm2 =1 Pascal。
⑵應力與應變關係可以表示為σ = Eε ，其中 E 為材料的抗拉強度。
⑶扭轉一枝粉筆導致斷裂時，其斷裂方向一定和粉筆的軸成 90°。
⑷零件（如滾動軸承）受到負載時材料並沒有立即產生破壞，而是在反覆受力超過 一定的次數後，才會發生破壞，此種破壞模式稱作應力集中。
⑸模數比為 2:1 的大齒輪和小齒輪，可以構成減速比 2:1 的齒輪組。

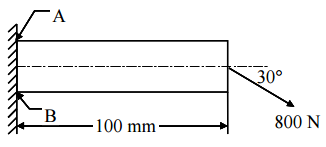

【已刪除】二、下圖是一圓形截面懸臂樑（截面直徑 50 mm）受到斜向下方的拉力，A、B 兩點的 應力狀態分別為張應力還是壓應力？試計算在 A、B 兩點的應力大小。正向應力計 算公式 ，其中 F 為正向力，A 是樑之截面積；彎曲應力計算公式 ，其 中 M 為彎矩， I 是樑截面之慣性矩，圓形截面 。本題僅需列出計算式，不 須精確計算數值。（20 分）
三、試繪圖描述兩正齒輪咬合時之基圓、節圓、壓力線、壓力角，並推導兩齒輪間正向 負荷（Wn）、切線負荷（Wt）及徑向負荷（Wr）的關係。（20 分）

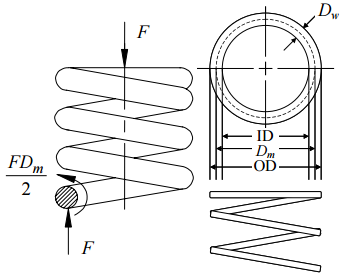

【已刪除】四、如右圖所示，圈形彈簧圓心處受一壓縮力 F F 時，對於彈簧鋼絲產生了大小為  的 扭力，此時鋼絲產生扭轉，其扭轉剪應力為 ，且實心圓軸外徑為 d 時極慣性矩為 ，試推導彈簧鋼絲之扭轉剪應力。 （20 分）
⑴工程圖常用的三視圖和等角視圖各是屬於何種投影法？（6 分）
⑵從投影中心和投影線來討論，兩種投影法基本原理有何不同？（6 分）
⑶從投影後物件的尺寸及平行度來討論，兩種投影法呈現的物件有何不同？（8 分）
