> 99年 - 99 高等考試_二級_機械工程：機械設計學#35489
99年 - 99 高等考試_二級_機械工程：機械設計學#35489
科目：
機械設計 |
年份：
99年 |
選擇題數：
0 |
申論題數：
8
試卷資訊
所屬科目：
機械設計
選擇題 (0)
申論題 (8)
⑴假設使用平均摩耗理論（Uniform wear theory），請推導適當公式並計算該離合 器的扭矩能力（Torque capacity）T
W
。（15 分）
⑵假設使用平均壓力理論（Uniform pressure theory），請推導適當公式並計算該離 合器的扭矩能力 T
P
。（10 分）
⑴請依該自由體圖繪製剪力（Shear）及彎矩（Bending moment）圖，並找出作用在 該插銷上之最大彎矩及其位置。（20 分）
⑵如果允許之最大張應力（Maximum allowable tensile stress）為 241 MPa，若只考 慮彎矩造成的應力，請計算該插銷之直徑 d 應為若干？（5 分）

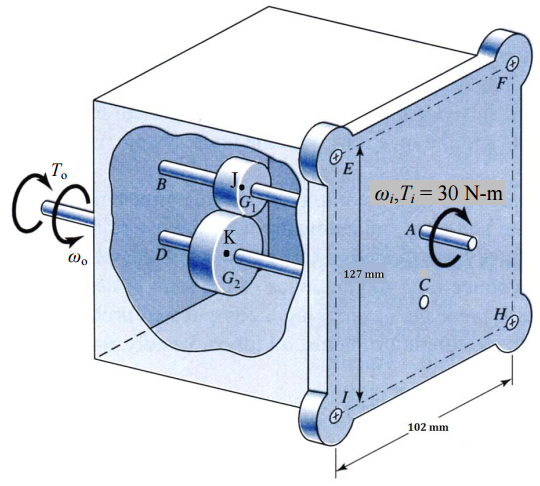

【已刪除】三、下圖所示為一齒輪減速器，減速器的輸入軸與輸出軸均為定轉速，分別為 ω
i
及 ω
o
； 輸入軸與輸出軸之扭矩分別為 T
i
= 30 N-m 及 T
o
。該二軸經由固定在減速器箱體的 A、B、C、D 四個軸承所支撐，該箱體係以 E、F、I、H 四顆同樣尺寸的螺桿固鎖於 馬達箱體上（未圖示）；齒輪 G
1
與 G
2
的節圓半徑分別為 r
1
= 20 mm 及 r
2
= 40 mm， 壓力角 φ = 20°。請繪製輸入軸、輸出軸及減速器箱體的自由體圖，並計算所有的力與 力矩，將其標示於自由體圖上。註：齒輪 G
1
中心點 J，JA = 25 mm，JB = 38 mm；齒 輪 G
2
中心點 K，KC = 25 mm，KD = 38 mm；tan 20° = 0.36。（30 分）
⑴邊界潤滑（Boundary lubrication）（7 分）
⑵彈液動壓潤滑（Elastohydrodynamic lubrication）（6 分）
⑶液動壓潤滑（Hydrodynamic lubrication）（7 分）
