試卷：99年 - 99 高等考試_二級_機械工程：機械設計學#35489
科目：機械設計
年份：99年
排序：0

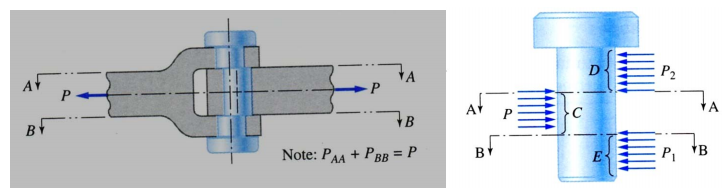

二、下圖所示為一由插銷（Pin）及 U 型機座（Clevis）所組成之旋轉關節（Revolution Joint），以及其插銷受外力 P 作用下之自由體圖，若 P = 45,000N，C = 25 mm， D = E = 15 mm，插銷直徑為 d。

⑵如果允許之最大張應力（Maximum allowable tensile stress）為 241 MPa，若只考慮彎矩造成的應力，請計算該插銷之直徑 d 應為若干？（5 分）
