21 下圖號誌機為：5d0758f5bb95b.jpg
(A)進路表示器
(B)出發號誌機
(C)號誌預告機
(D)平交道警報機

答案：登入後查看
統計： A(719), B(1173), C(3968), D(69), E(0) #2018033

詳解 (共 9 筆)

#3423347
鐵路行車規則 28條 第六項 預告號誌...



(共 117 字，隱藏中）
前往觀看
155
0
#3435263

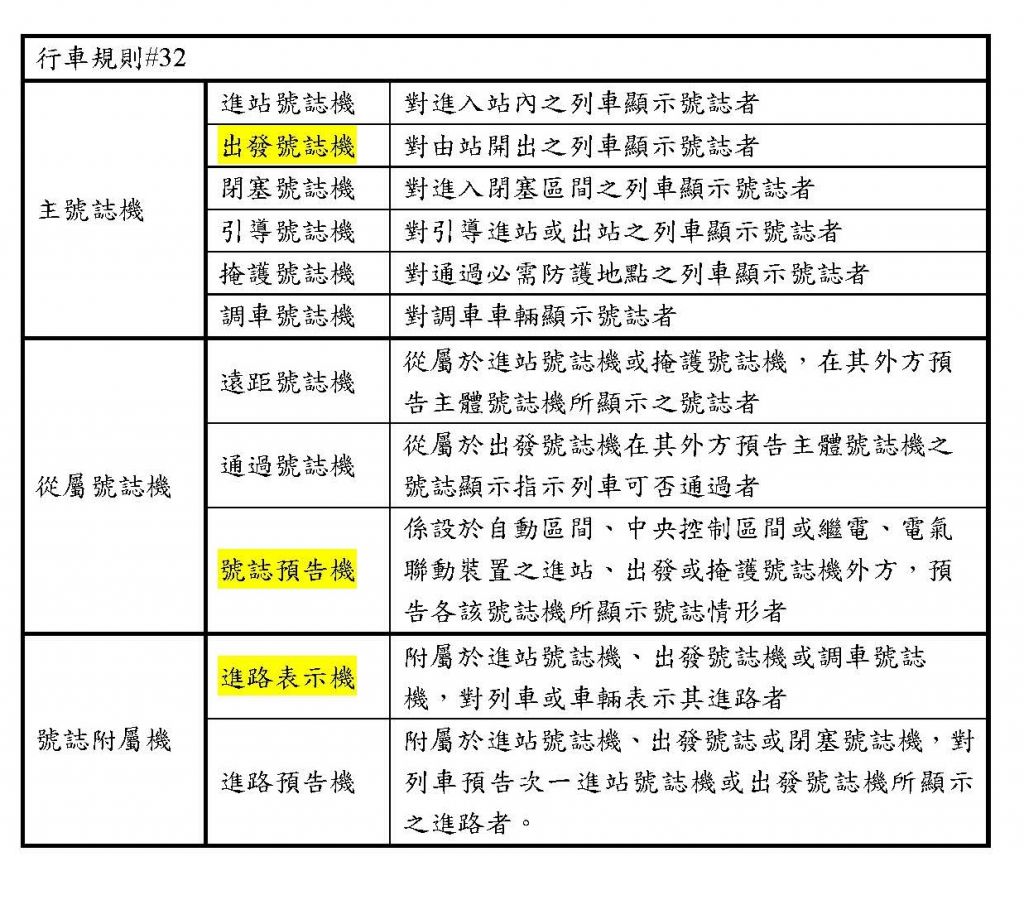

圖片上方都有人貼了，補充條文：

5d10822042419.jpg#s-1024,900

89
1
#4609703

回樓上6F，其實可以用刪去法，剔除掉部分選項

圖中的號誌機是燈列式號誌機

再回到選項B、D

B出發號誌機(主號誌機)→能表示通行可出發，是用色燈式號誌(紅綠燈)，所以可以先刪除

D平交道警報機→這就是一般開車經過平交道會看到的警醒裝置，並不會出現在鐵路線上給機車駕駛員看，而是公路

再來剩下A、C

Ａ進路表示機(號誌附屬機)→是附屬於進站/出發號誌機或手動閉塞號誌機，對列車預告次一號誌機所顯示的進路，也用色燈式表示

Ｃ號誌預告機(從屬號誌機)、調車/引導號誌機(主號誌機)→都是以燈列式號誌


可以參考鐵道局的技術專區：https://www.rb.gov.tw/showpage.php?lmenuid=4&smenuid=86&tmenuid=164&pagetype=0

75
1
#4886145

燈列式--引調號

8
3
#3434906
預告號誌：列車應預知主號誌機顯示之號誌，...
(共 132 字，隱藏中）
前往觀看
7
1
#4579599

請問這個到底要怎麼判斷


2
1
#4690898

此圖就是直接從鐵道局網站技術專區拿過來的

2
3
#3419483


(共 1 字，隱藏中）
前往觀看
0
1
#7284450

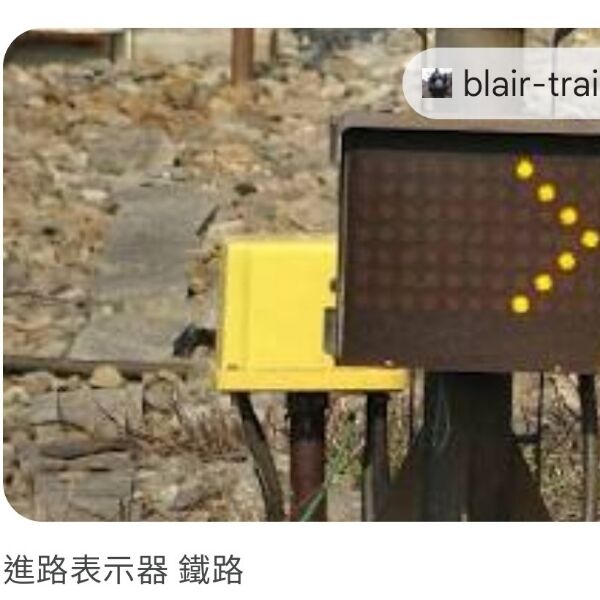

(A) 進路表示器


用於指示列車進入車站或調車場時的行進路徑。

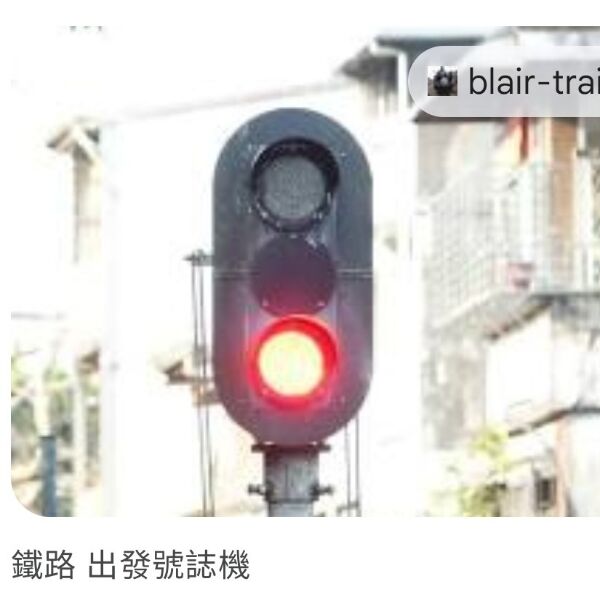

(B) 出發號誌機
設置於車站月台末端，用以指示列車是否可以出發進入下一個區間。

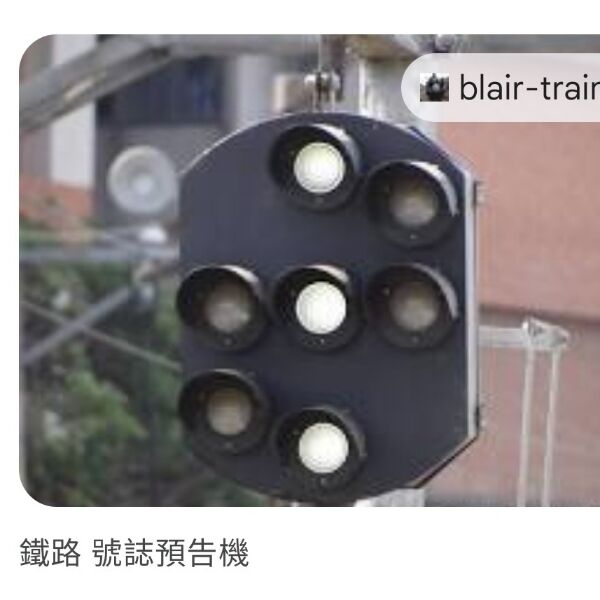

(C) 號誌預告機
設置於主號誌機前方，用來預告主號誌機的顯示狀態，讓司機員及早準備。

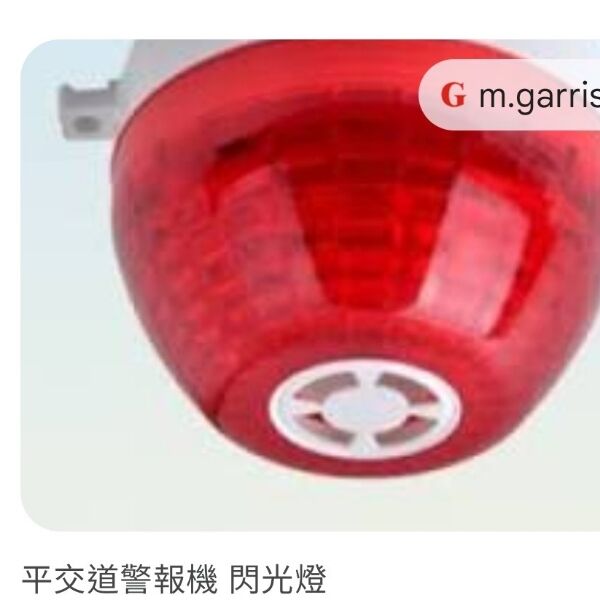

(D) 平交道警報機
設置於鐵路與道路交叉口，當列車接近時會發出聲光警報以提醒人車停止。


進路(A)：綠箭頭指路
出發(B)：站內紅黃綠
預告(C)：燈列預報（| / -）
平交(D)：閃燈鈴響
