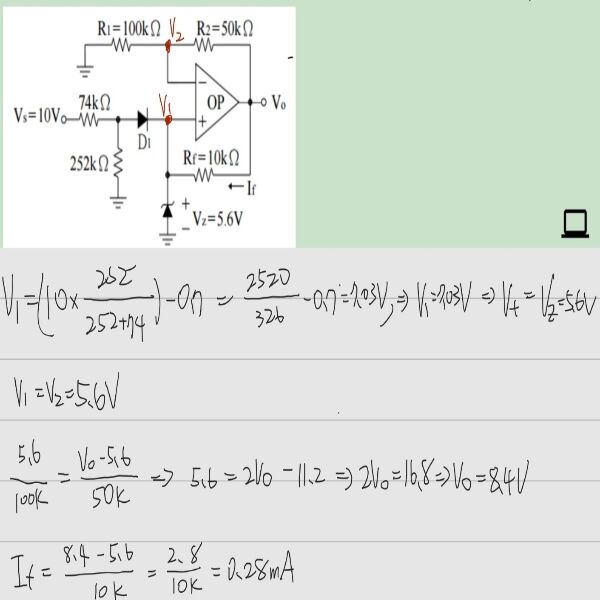

27. 如右圖之電路，流經R_f的電流值If為多少？ (OP：理想運算放大器；D₁為二極體，其導通電壓 = 0.7 V；V_Z：稽納二極體的逆向崩潰電壓)
(A)
(B)
(C)
(D)

阿摩線上測驗 · 2017-03-02T13:22:06+08:00

27. 如右圖之電路，流經Rf的電流值If為多少？ (OP：理想運算放大器；D 1為二極體，其導通電壓 = 0.7 V；VZ：稽納二極體的逆向崩潰電壓) (A)(B)(C)(D)

答案：登入後查看
統計： A(9), B(143), C(16), D(10), E(0) #1539311

Sid Shie

B1 · 2019/09/28

#3595374

Vo=5.6*(1+50k/100k)=...

(共 64 字，隱藏中）

前往觀看

Neng Kuan Lin

B2 · 2021/01/06

#4478971

V(+)=[10*252/(252+74)]-0.7=7V, ZD崩潰，V(+)=5.6V

非反相放大求Vo

Vo=5.6v*[1+50k/100k]=8.4V

(8.4-5.6)/10K=0.28mA

gortsoa

B3 · 2025/04/09

#6365431

27. 如右圖之電路，流經Rf的電流值If為多少？ (OP：理想運算放大器；D 1為二極體，其導通電 壓 = 0.7 V；VZ：稽納二極體的逆向崩潰電壓) (A)(B)(C)(D)
