32. 如右圖所示電路，轉移到負載阻抗ZL的 最大功率為何？
(A) 6 W
(B) 9 W
(C) 18 W
(D) 36 W phpHUfpSN

答案：登入後查看
統計： A(6), B(27), C(108), D(54), E(0) #1833054

詳解 (共 6 筆)

#5499623
回復4F: 補充說明:需了解原理，才不...

(共 51 字，隱藏中）
前往觀看
9
1
#4466103

XL=3.6m*5000=j18

XC=1/5μ*5000=-j40

20//-j40=16-j8=17.88.......................√(a2+b2)

Vth=(3/√2)*17.88=37.93V

Rth=j18+4+16-j8=20+j10

ZL=20-j10.............取Rth的共軛

PLmax=Vth2/4*Rth=37.932/4*20(電阻才有實功率)=17.98w

6
0

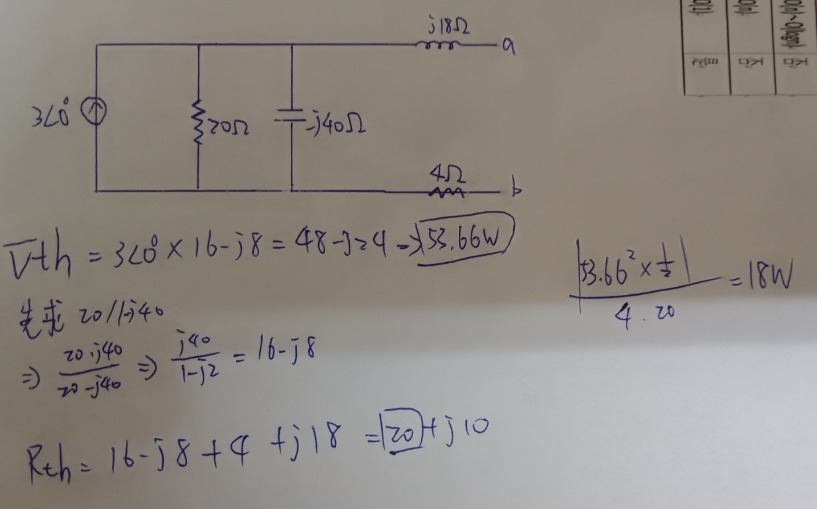

#4374766


4
0
#3600772
有點久沒算了
只知道如何轉阻抗
之後全忘了，請知道的人可以指導我下，謝謝
2
3
#5136952
回復四樓 因為前面電流是用最大值下去算 ...
(共 46 字，隱藏中）
前往觀看
1
3
#5054523

請問有人知道為什麼最後分子的部分53.66平方需要乘上一個1/2嗎?


0
3
