33. 如圖(二十二)所示，Va為何？
(A) 8V
(B) 10V
(C) 12V
(D) 16V  phpCsOuAt圖(二十二)

答案：登入後查看
統計： A(135), B(20), C(52), D(18), E(0) #1584909

詳解 (共 3 筆)

#2601534
設Va左邊那個3歐姆左邊的點為Vb，則：...
(共 113 字，隱藏中）
前往觀看
6
0

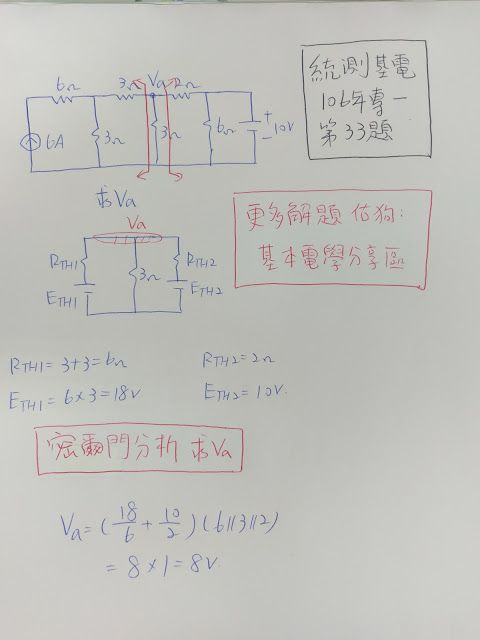

#3261698

5c987f507160f.jpg#s-480,640

1
1
#4262021

3ohm Delta 化 Y，6ohm等同10V，可簡化之

如此剩1節點V,節點電壓法如下

-6A+V+(V-10)/3=0 ;

上式分母3ohm是化成Y的電阻1+原設計電阻2，所求Va在2者之間，

求得V=7V

7V-10V=-3V ,等於電阻1上產生-1V,電阻2身上是-2V

從地出發走右側，壓升10V再壓降2V到達Va點，Va=8v

給不喜歡背公式的你。



1
0

私人筆記 (共 1 筆)

私人筆記#3673271
未解鎖
個人兩種詳細算法(僅供參考) #節點電...


(共 31 字，隱藏中）
前往觀看
6
0
