36 一直徑 200 mm 之鋼圓軸，以帶輪使之旋轉，設機構無損失，圓軸之轉速為 600 rpm，所傳遞之功率為 31.4 kW，若以10×10×50 mm 之方鍵連結，則該鍵所承受之壓應力為多少？
(A) 10 MPa
(B) 20 MPa
(C) 10 kPa
(D) 20 kPa

答案：登入後查看
統計： A(232), B(1063), C(145), D(171), E(0) #1332377

詳解 (共 8 筆)

#2242181
扭矩(T)的計算：P=(T*2*π*N)...
(共 178 字，隱藏中）
前往觀看
22
0
#2162739
1.圓軸傳遞之功率為 W=T2πN/60...
(共 132 字，隱藏中）
前往觀看
13
0
#2836407
先用P=2piNT/60x1000算出 T=500 再用 壓應力=4T/DHL(單位是m) 算出壓應力是20Mpa
6
2
#4056708

4F 可以喔  P=FV    31400=F*0.1*600*2*pi/60>>>>>>F=5000N

    然後再算剪應力因為受力面只有右側一半所以  5000/5*50=20Mpa

3
0
#3377414
為什麼不能用P=FV,算出F,再帶入 壓...
(共 29 字，隱藏中）
前往觀看
2
3
#4466381

這題要先算扭矩

P=2πTN/60*1000

31400=2πT*600/60*1000

T=500000

壓應力：4T/DHL

4*500000/200*10*50=20



2
0

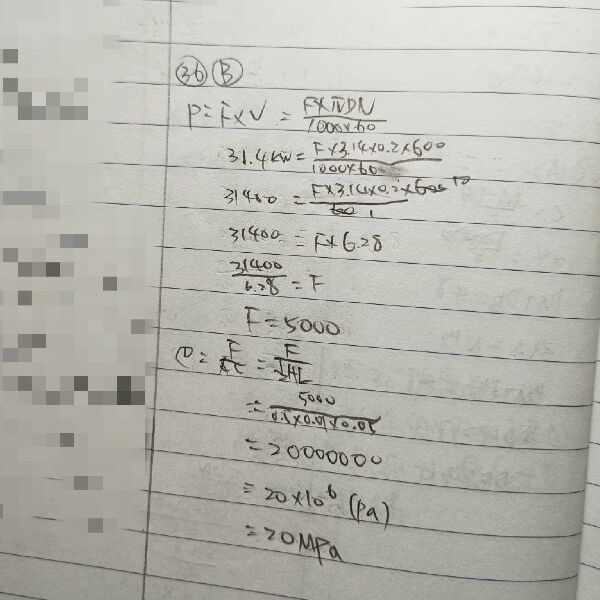

#5645473
111年上榜解題還願，有錯請指導。

1
0
#3410640
為什麼鍵所承受之壓應力不是帶4T/DHL...
(共 28 字，隱藏中）
前往觀看
0
2
