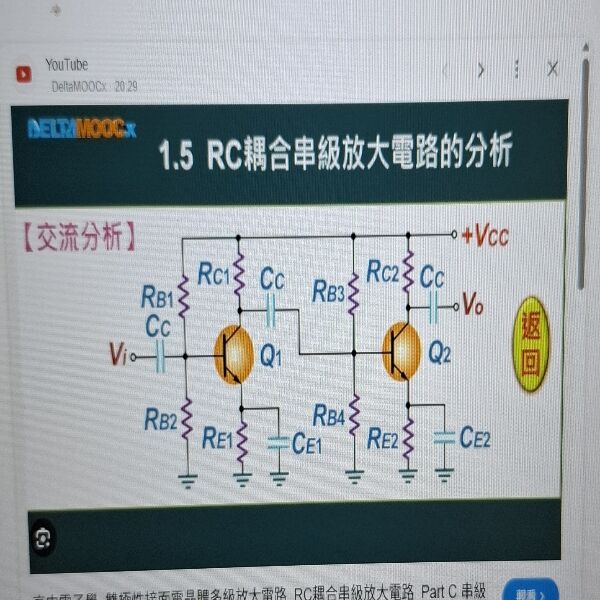

43. 有關由兩個共射極放大器構成RC耦合串級放大電路的敘述，下列何者正確？
(A)第一級直流工作點的變化會影響到第二級的直流工作點
(B)高頻的電壓增益受到耦合電阻的影響而降低
(C)第一級直流工作點的變化會影響到第二級的交流電壓增益
(D)低頻的電壓增益受到耦合電容的影響而降低
答案：登入後查看
統計： A(22), B(46), C(41), D(123), E(0) #2516469
統計： A(22), B(46), C(41), D(123), E(0) #2516469
詳解 (共 2 筆)
hchungw
#5193529
兩個共射極放大器構成RC耦合串級放大電路
低頻的電壓增益受到耦合電容的影響而降低
2
8
劉邦玄
#6420793
正確答案是：
(D) 低頻的電壓增益受到耦合電容的影響而降低
解釋如下：
RC耦合的串級放大器中，兩級之間使用耦合電容來傳遞交流信號，同時隔離直流工作點。
(A) 錯誤：因為耦合電容會隔離直流成分，第一級的直流工作點不會影響第二級的直流工作點，這正是RC耦合設計的目的。
(B) 錯誤：高頻增益的降低主要來自寄生電容與內部電容效應，而不是耦合電阻。
(C) 錯誤：直流工作點不會透過電容傳遞，因此第一級直流工作點不會影響第二級交流電壓增益。
(D) 正確：在低頻時，耦合電容的阻抗（Xc = 1/2πfC）變大，導致訊號衰減，進而造成電壓增益降低。
