試卷：112年 - 112 關務升官等考試_簡任_技術類（選試機械設計學研究）－關務：機械設計學研究#117255
科目：機械設計
年份：112年
排序：0

題組內容

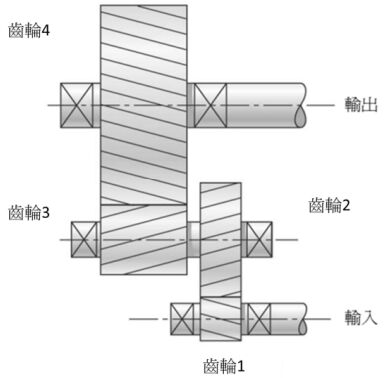

一、如下圖之兩階螺旋齒輪減速箱，各齒輪齒數分別為 N₁ = 15、N₂ = 29、N₃ = 16 和 N₄ = 43。所有齒輪的螺旋角皆為 15 度，螺旋方向如圖中所示，4 個齒輪的法向模數皆為 2 mm 且法向壓力角皆為 20 度。若齒輪 1 所固聯之輸入軸轉速為 2000 rpm 且功率為 5 kW，試求：

申論題內容

(一)齒輪 2 之橫向周節（transverse circular pitch）。（10 分）
