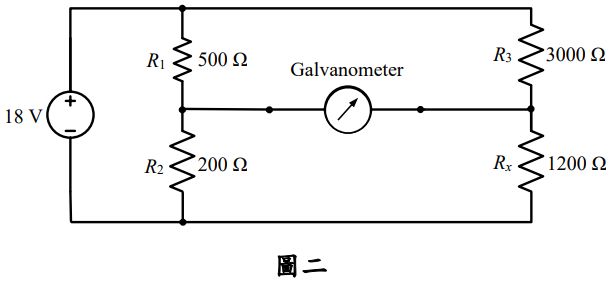

二、如圖二所示的惠斯頓電橋電路中，檢流計 Galvanometer 的內電阻為 50 Ω，則：

(二)因為某些原因，導致 R₃變動，R₃ = 3003 Ω，請繪出此時的戴維寧等效電路，並標示出相關數據。（15 分）

(三)承(二)，檢流計 Galvanometer 將會量測到多少電流？（5 分）
