試卷：113年 - 113 地方政府公務特種考試_三等_電力工程：電力系統#124553
科目：電力系統
年份：113年
排序：0

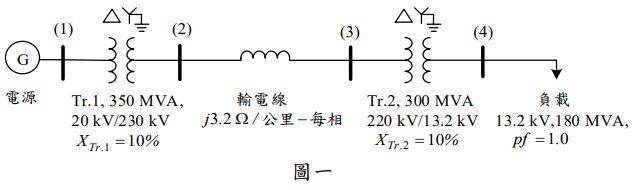

二、圖一為一個三相平衡電力系統單線圖，圖中兩部變壓器的百分比標么電抗為以本身額定為基準（base）計算得到。三相輸電線長度 10 公里，輸電線每相每公里的電抗實際值標於圖中。此時，負載運轉在 13.2 kV、 180 MVA、功率因數 1.0。

(二)計算電源側線電壓實際值，與負載側電壓調整率。
