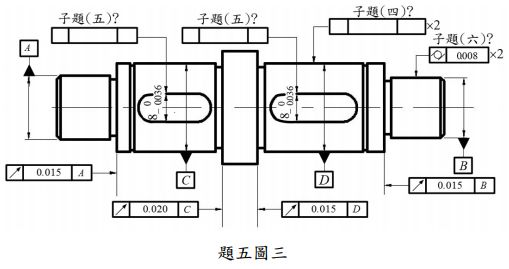

如圖三所示為此軸之幾何公差標註，其中軸承及齒輪定位軸肩端面相對 於其本身軸段中心線的幾何公差，都已標註完整了。在其他尚未完成幾何 公差標註的部分，包括：兩齒輪的安裝軸段其圓柱面相對於A及B兩端軸 之中心線徑向偏轉度（runout）公差為0.025 mm，兩處齒輪安裝軸段之鍵槽 相對於其本身軸段的對稱度公差分別是0.030 mm（左齒輪軸段）及0.025 mm （右齒輪軸段），請完成這些部分的幾何公差標註：
