⑴假設系統中所有的接地均為直接接地，即接地阻抗均為零。（8 分）

題組內容

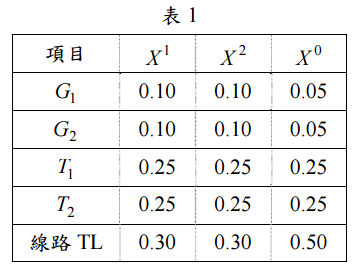

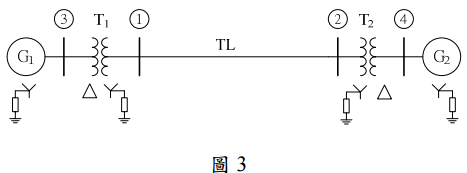

四、圖 3 電力系統的電抗資料如表 1 所示，均係以共同 MVA 基準（common MVA base）表示的標么值。試就下列 3 種情況針對發生在母線 1 的直接單線對地故障（bolted single line-toground fault），求其戴維寧相序阻抗，並計算出總故障電流值（以標么值表示）。

二、一電力系統，有二匯流排，匯流排 1（Bus 1）有一部三相發電機，額定 120 MVA、13.2 kV，經由兩條輸電線路，每條輸電線的阻抗為純電抗（忽略電阻）j0.3 p.u.送電至匯流排 2 負載端（Bus 2, PQ Bus），匯流排 2 連接一個三相平衡負載，吸收功率 80 MW + j60 MVAR。以 100 MVA、 13.2 kV 為系統基準及匯流排 1 的電壓相位角為參考角，匯流排 2 電壓初始值為 1.0 標么，初始角度為 0.0 度，使用牛頓-拉佛生法（Newton Raphson）解電力潮流，計算第一次疊代的匯流排 2 電壓值及角度。（25 分）

題組內容

⑴假設系統中所有的接地均為直接接地，即接地阻抗均為零。（8 分）
