試卷：98年 - 98 鐵路特種考試_高員三級_機械工程：機械設計#38182
科目：機械設計
年份：98年
排序：0

題組內容

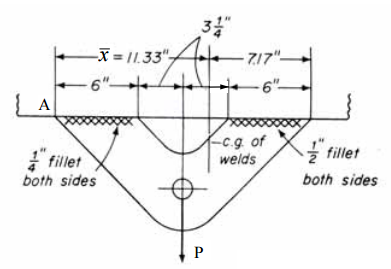

四、下圖為一掛勾之銲接設計，如圖所示，左側有前後兩道銲腳尺寸為hL=1/4 英吋之銲道，右側則有前後兩道銲腳尺寸為hR=1/2 英吋之銲道。銲道電極（Electrode）材料之降伏強度為Sy = 50,000 psi ，而其抗剪降伏強度可近似為 S _S y=0.577 S y 。此銲道組之水平中心位置為距左側A點

位置。試問在負載為P = 60,000 lb時：

申論題內容

⑴在臨界點（A 點位置）的主要拉伸剪應力（the primary (direct) shear stress） τ ′ _A。（5 分）
