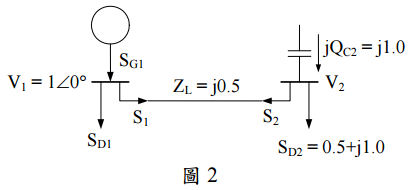

二、圖 2 所示簡單 2 母線電力系統，母線 1 為搖擺母線（swing bus），其電壓 V₁ = 1∠ ° ；母線 2 上掛有負載及一電力電容器組（power capacitor bank），其負載量及電力電容器組的額定功率如圖中所示，又圖中所示值均為已轉換至同一基準值之標么值。

⑵試先寫出以高斯-賽代爾法（Gauss-Seidel method）計算電力潮流時，母線 2 電壓之表示式後，再將相關已知參數值代入，並予以簡化，使式中只剩未知參數，以方便後續疊代計算。（5 分）
