試卷：99年 - 099年專門職業及技術人員高等建築師、技師暨普通不動產經紀人、記帳士土木工程技師#36673
科目：結構分析（包括材料力學與結構學）
年份：99年
排序：0

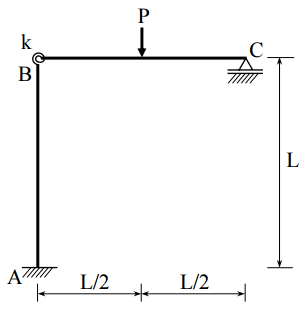

四、如圖所示之半剛接（semi-rigid）構架，B 點為半剛接，AB 桿、BC 桿的長度分別為 L，BC 桿中點承受一向下的集中載重 P。假設 B 點以彈性束制之抗扭彈簧模擬半剛接，彈簧與彎矩之關係為線性，彈簧勁度 k = αEI/L，EI 為常數。

⑵試繪此構架之軸力、剪力、彎矩圖，並繪其彈性變形曲線。（10 分）
