試卷：103年 - 103 專技高考_電機工程技師：工業配電#25322
科目：技師◆工業配電
年份：103年
排序：0

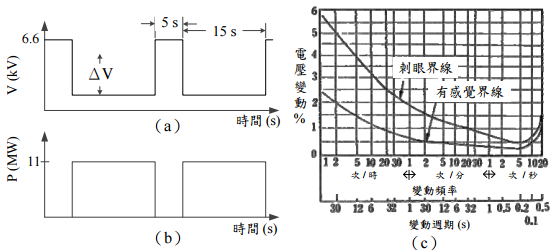

四、某工廠主要負載為一軋鋼機，其供電系統及相關參數如單線圖所示，假設其運轉時於 6.6 kV 母線及軋鋼機輸入端所量測到之電壓變動頻率（或週期）及有效功率變動值分別如圖三(a)及(b)所示，參考圖三(c)最大容許電壓變動曲線，請計算：

⑵軋鋼機運轉時，於 6.6 kV 母線所導致之最大電壓變動率（ΔV）為多少%？（5 分）
