試卷：101年 - 101 專技高考_機械工程技師：流體力學與流體機械#26327
科目：國營事業◆流體機械
年份：101年
排序：0

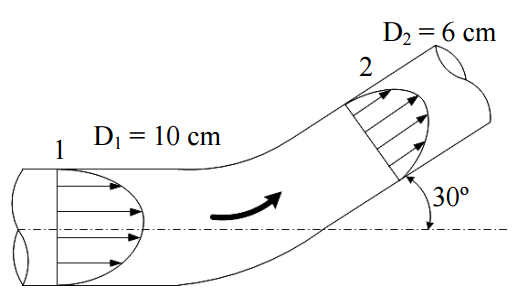

三、如下圖之 30°彎肘圓管（elbow circular duct），管內流體為水（密度 1000 kg/m³ ），質量流率為 20.65 kg/s。在截面 1 之流場為層流（laminar flow），其速度分布為

在截面 2 之流場為紊流（turbulent flow），其速度分布為

其中u_m1, u_m2分別為截面1 及2 之中心速度（center line velocity），試求：

⑶利用牛頓第二定律，估算作用在 30°彎肘圓管之力（N）及方向。（10 分）
