試卷：98年 - 98 經濟部所屬事業機構_新進職員甄試_電機：1.電機機械2.電力系統#83577
科目：電力系統
年份：98年
排序：0

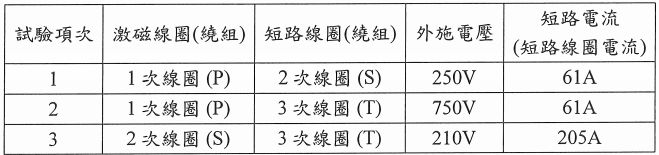

四、有一台7960： 2400 ： 600V三繞組單相變壓器，小花施作3次短路試驗所得數據如表所示：
假設各線圈之電阻可忽略不計，1次線圈(7960V)額定容量為1000kVA，2次線圈(2400V)額定容量為600kVA，3次線圈(600V)額定容量為500kVA。

(一)請計算以1000kVA及額定電壓為基準時’此變壓器等效電路之阻抗標么值，即 Z_p(p.u.)、Z_s(p.u.)、Z_t(p.u.)。
