試卷：105年 - 105 高等考試_三級_汽車工程：電工學#54591
科目：電工學(電工原理)
年份：105年
排序：0

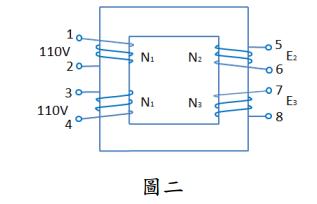

二、某多繞組變壓器如圖二所示，各繞組匝數分別為 N₁= 550 匝，N₂ = 200 匝，N₃ = 100 匝，兩個原繞組額定電壓均為 110 V，請依序回答下列問題（需寫下計算過程，請計算到小數點第二位）：

⑵若將其接在 110 V 交流電源上而保持變壓器容量不變，又應如何聯接？此時 E₂ 和 E₃ 又為多少？若副繞組採用不同連接方式，其輸出總電壓各為多少？（12 分）

詳解提供者：黃進祥

1、4短接，2、3短接，再將兩短接處分別接至110V電源兩端

E2=（200/550）*110=40V

E3=（100/550）*110=20V

若6、7或5、8短接，則總輸出為40-20＝20V

若6、8或5、7短接，則總輸出為40+20＝60V
