年份：102年
排序：0

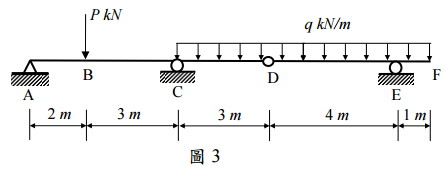

三、如圖 3 所示之一靜定結構系統，其中 A 端為鉸支承；C、E 為輥支承；D 為中央鉸。若 B 斷面之彎矩為＋54 kN-m（上緣壓力），D 斷面之剪力為＋30 kN（右緣向下）。

⑵請繪出剪力及彎矩圖。（10 分）
