試卷：97年 - 97 普通考試_電力工程、電子工程、電信工程：基本電學#48717
科目：基本電學(概要)
年份：97年
排序：0

題組內容

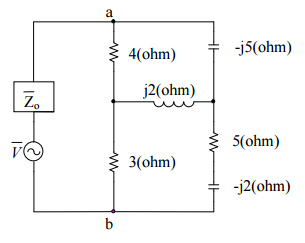

五、試求下圖電路中：（20 分）

申論題內容

⑶ 同第⑵ 題，a,b 兩點之間之負載可吸收最大功率為何？

詳解 (共 1 筆)

詳解提供者：王家慶

上三角化Y 得2.4-j3.2 -0.96+j1.28 1.6+j1.2 ab看入之總組抗Zab=2.4-j3.2+{[(-0.96+j1.28)+3]//[(1.6+j1.2)+(5-j2)]}=2.4+j3.2+[(2.04+j1.28)//(6.6-j0.8)] 當Z0=Zab* 可得最大功率=Re{Zab}*[V/(Zab+Zab*)]^2
