無年度 - 東海高中汽車科 機械製圖 第七章尺度標註與註解101-150#24287

科目：機械製圖 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：機械製圖

選擇題 (50)

101. 採用一個基準面之單一尺度線標註尺度時，其起點應畫　(A)三角　(B)小圓點　(C)箭頭　(D)斜線。
102. 圓柱直徑尺度為30時，其尺度標註為　(A)C30　(B) Φ30　(C)R30　(D)30 。
103. 不規則曲線的尺度標註常用　(A)等距法　(B)支距法　(C)角度法　(D)跨距法。
104. 若球形直徑為20時，下列何者為正確的尺度標註？　(A) S20　(B)& 20　(C)SΦ20　(D)SR20。

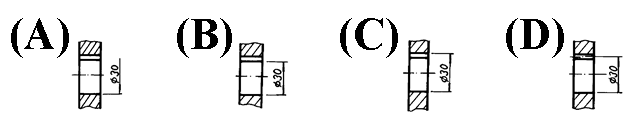

105. 鍵槽之孔徑標註正確者為(A)(B)(C)(D)　
。
106. 板厚尺度為10時，其板厚符號表示　(A)P10　(B)t10　(C)L10　(D)B10。
107. 不規則曲線之尺度標註常用　(A)坐標軸線法　(B)等距法　(C)跨距法　(D)角度法。
108. CNS標準中規定去角角度為45 邊長為3時，其去角標註表示　(A)C3　(B)3C　(C)3×45ₒ 　(D)45 ×3ₒ
109. 尺度數字下方加畫一直線者表示此尺度為　(A)功能尺度　(B)非功能尺度　(C)參考尺度　(D)與圖形比例不合之尺度。
110. 下列符號中何者為錐度符號？(A)(B)(C)(D)
。
111. 截圓錐長度為100mm，錐度為1：10時，若大端直徑為30mm，則小端直徑為　(A)10　(B)20　(C)30　(D)100 mm。
112. 使用於同一形狀而尺度大小各異之物體上，在一圖之尺度線上註入參考字母或符號而由附表中列示大小之圖形稱之為　(A)線圖　(B)列表圖　(C)標準圖　(D)零件圖。
113. 斜度 係指每25mm長高度差　(A)0.25mm　(B)0.5mm　(C)1mm　(D)1.25mm。
114. 尺度若需要標註於剖面內，則與數字重疊的剖面線應　(A)變細　(B)斷開　(C)拉長　(D)照畫。

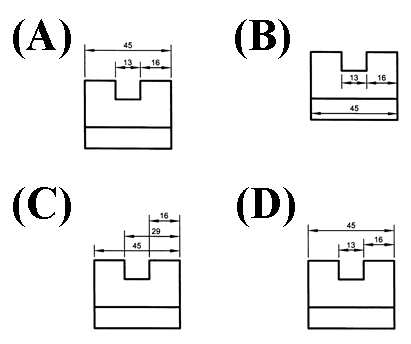

115. 下列各圖中的尺度標註，哪一項最佳？
。
(A)(B)(C)(D)
116. 下列何者為斜度符號？(A)(B)(C)(D)　
。
117. 下列何者是未按照比例繪製的尺度表示法？　(A)　(B)　(C)　(D)。
118. 下列何者是直徑符號？　(A) 　(B)R　(C)S　(D)C。
119. 此  符號表示　(A)斜度標註　(B)角度標註　(C)錐度標註　(D)三角標註。
120. 尺度更改時應將原尺度用雙線劃去，並將新尺度數字寫在其附近，其旁加註更改符號及號碼為
(A)(B)(C)(D)
121. 標註尺度時，將尺度數字加上括弧加（35），是表示該尺度為　(A)重要尺度　(B)主要尺度　(C)功能尺度　(D)參考尺度。
122. 圓桿的直徑，以標註在　(A)圓形視圖　(B)非圓形視圖　(C)端視圖　(D)任意處　為原則。

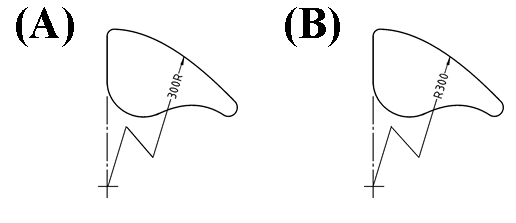

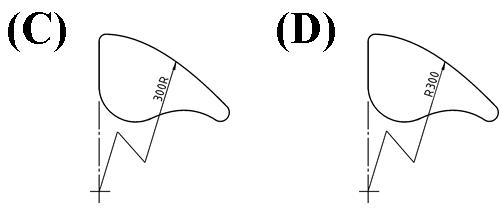

123. 依CNS－3若圓弧半徑甚大，圓心不在圖面內，其半徑尺度之標註方式，下列何者為正確？　
。(A)(B)(C)(D)
124. 未按比例繪製的尺度，尺度數字表示方式為　
(A)(B)(C)(D)
125. 依照CNS標準，半徑20的球，其標註方法為　(A)SR20　(B)20R　(C)R20S　(D)R20。
126. 若物件體積粗大、結構不複雜時，常使用何種比例繪圖？　(A)實大比例　(B)縮小比例　(C)放大比例　(D)以上皆可。
127. 兩端高低差與長度之比值為　(A)錐度　(B)斜度　(C)圓度　(D)直度。
128. 若物件體積小且構造複雜時，常使用何種比例繪圖？　(A)實大比例　(B)縮小比例　(C)放大比例　(D)以上皆可。
129. 下列正確的半徑尺度標註為
(A) 　(B) 　(C) 　(D) 。
130. 一般而言，零件圖通常以使用何種比例繪圖？　(A)實大比例　(B)縮小比例　(C)放大比例　(D)以上皆可。
131. 下列球面尺度標註，何者正確？　(A)S 30　(B) S30　(C) 30　(D)球 30。
132. 繪圖比例1：2，是指機件40mm長，而圖面上長度是　(A)10　(B)5　(C)40　(D)20　mm。
133. 在工作圖中，圖形比實物縮小4倍，則在比例欄填註　(A)1：4　(B)4：1　(C)4=1　(D)1=4。
134. 下列正確中心線圓弧尺度標註為
　(A) 　(B) 　(C) 　(D) 。
135. 在視圖中，如圖所表示的為
　(A)重要尺度　(B)參考尺度　(C)功能尺度　(D)修改尺度。
136. 方形符號以「 」表示，其高度約尺度數字的　(A) 　(B) 　(C)　(D) 　倍。
137. 標題欄中比例為2：1時，圖中線長為40mm，則尺度應標註為　(A)20　(B)40　(C)60　(D)80　mm。
138. 板厚符號以小寫拉丁字母「t」字表示，下列何者之標註為正確？　(A) 　(B)t3　(C)板厚 　(D)板厚t3。
139. 標題欄中比例為1：2時，圖中線長為40mm，則尺度應標註為　(A)20　(B)40　(C)60　(D)80　mm。
140. 下列何者之錐度標註為正確？　
(A) 1：20　(B)  1：20　(C) 1：20　(D) 1：20。
141. 實際長度為50mm，若圖面以100mm長繪之，則比例為　(A)1：2　(B)1：20　(C)20：1　(D)2：1。
142. 工件去角之角度，通常為　(A)30°　(B)45°　(C)60°　(D)75°。
143. 比例為1：2的圖形長為20mm，則實物長為　(A)10　(B)20　(C)30　(D)40 mm。
144. 工件大徑28mm，小徑24mm，錐度1：20的錐柄長為　(A)128　(B)80　(C)64　(D)32　mm。
145. 常用比例為　(A)1、2、3　(B)1、3、5　(C)2、5、10　(D)5、10、15　倍數的比例。
146. 下列鑽孔尺度標註何者最正確？
 (A) 　(B) 　 (C) 　(D) 。
147. 下列半圓與直線相連之長孔的標註，何者最正確？　 (A) 　(B) 　 (C) 　(D) 。
148. 實際的物體為20mm長，圖面上繪10mm長，其比例為　(A)1：2　(B)2：1　(C)1：1　(D)以上皆非。
149. 尺度標註時，□32表示　(A)邊長各為32的正方形　(B)面積為32的正方形　(C)對角線長為32的正方形　(D)邊長各為32的正立方體。
150. 不常用之放大比例為　(A)2：1　(B)4：1　(C)5：1　(D)10：1。
