> 無年度 - 東海高中汽車科 機械製圖 第七章尺度標註與註解151-182#24285
無年度 - 東海高中汽車科 機械製圖 第七章尺度標註與註解151-182#24285
科目:
機械製圖 |
選擇題數:
33 |
申論題數:
0
試卷資訊
所屬科目:
機械製圖
選擇題 (33)
150. 不常用之放大比例為 (A)2:1 (B)4:1 (C)5:1 (D)10:1。
151. 物件在同一基準面上,兩端高低差與長度的比值,稱為 (A)坡度 (B)錐度 (C)斜度 (D)徑度。
152. 比例1:2時是表示圖形線長為標註尺度數值的 (A)2 (B)1 (C) 1/2 (D)12 倍。
153. 工程製圖中常以公式
表示 (A)坡度 (B)錐度 (C)斜度 (D)徑度。
154. 「
」表示 (A)主要尺度 (B)參考尺度 (C)多餘尺度 (D)比例不同尺度。
155. 錐體兩端直徑差與其長度的比值稱為 (A)坡度 (B)錐度 (C)斜度 (D)徑度。
156. 比例2:1時是表示圖形線長為標註尺度數值的 (A)2 (B)1 (C)
(D)12 倍。
157. 工程圖中常以公式
表示 (A)坡度 (B)錐度 (C)斜度 (D)徑度。
158. 圖上標註「滲碳0.5」中「0.5」之單位為 (A)
(B)mm (C)cm (D)dm。
159. 下列何者是CNS標註板厚的正確方法?
。
160. 下列何者為參考尺度的正確表示法?
。
161. 公制之機械圖中一般不用下列何種縮小比例? (A)1:2.5 (B)1:3 (C)1:4 (D)1:5。

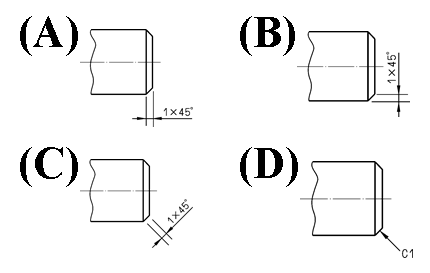

162. 下列正確的去角標註為
。
163. 一矩形工件之尺度為80mm×40mm,若以1:2之比例畫於圖紙上,則圖中矩形之面積為 (A)12800 (B)1600 (C)800 (D)400 mm2。
164. 如圖所示,其錐度比為
(A)1:4 (B)1:6 (C)1:10 (D)1:14。
165. 尺度標註中出現「
」是表示 (A)68為弧長 (B)68為參考尺度 (C)68為未按比例尺度 (D)68為訂正尺度。
166. 下列何種機件可省略球面符號,僅標註其半徑即可? (A)銷的端面 (B)鉚釘頭 (C)手柄的圓端部 (D)以上皆可。
167. 半徑符號「R」其拉丁字母高度為 (A)與尺度數字同高 (B)約為尺度數字之
高度 (C)約為尺度數字之
高度 (D)約為尺度數字
高度。

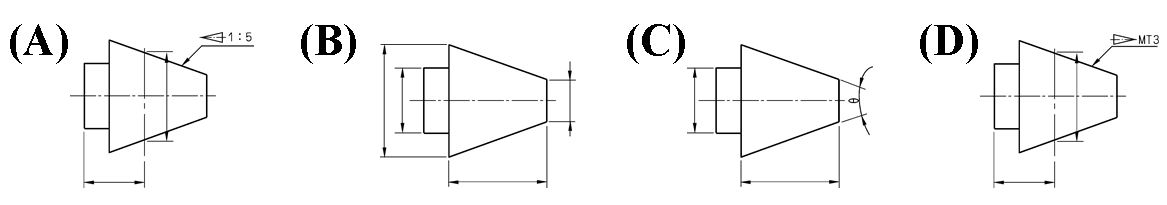

168. 下列各圖中錐度的標註法,何者錯誤?
。
169. 標註不規則曲線的尺度,通常採用 (A)支距法 (B)等角法 (C)極坐標法 (D)等距法。
170. 不規則曲線之尺度標註,可採用 (A)座標軸線尺度標註 (B)單一尺度線標註 (C)支距方式標註 (D)以上皆可。
171. 未鑽穿的鑽孔其大小尺度應標註 (A)直徑與鑽孔深度 (B)半徑與鑽孔深度 (C)半圓弧與鑽孔深度 (D)鑽頭編號與鑽孔深度。
172. 標註曲線時,先標註各位置之大小尺度,然後再標註各尺度線的間隔,稱為 (A)座標法 (B)等距法 (C)支距法 (D)圓心法。
173. 直徑尺度標註在圓內時其尺度線必須經過 (A)圓弧 (B)中心 (C)外圓 (D)內圓。
174. 弧長符號為
。
175. 直徑符號「 」中的直線與尺度線約成 (A)30 ₒ (B)45ₒ (C)60ₒ (D)75ₒ 。
176. 球面的直徑50時其標註 (A)RS50 (B)SR50 (C)S
50 (D)
S50。
177. 圓弧如以半徑表示時,係指未超過 (A)90 ₒ (B)180 ₒ (C)270 ₒ (D)360 ₒ
178. 直立圓錐的尺度記錄是 (A)高與底直徑 (B)高與底面積 (C)元線與底直徑 (D)元線與底面積。
179. 半圓鍵座應標註圓心位置,直徑及 (A)長度 (B)高度 (C)寬度 (D)厚度。
180. 鑽孔的大小尺度應標註 (A)直徑 (B)半徑 (C)半圓弧 (D)鑽頭編號。
181. 直徑尺度數值之書寫法為 (A)10∮ (B)10
(C)∮10 (D)
10。
182. 「
」之尺度標註表示 (A)參考數值為30mm (B)弦長為30mm (C)弧長為30mm (D)圓心角為30 ₒ
