無年度 - 東海高中汽車科 機械製圖 第八章剖面視圖1-50#24283

科目：機械製圖 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：機械製圖

選擇題 (50)

1. CNS有關剖面線畫法之規定，下列敘述何者錯誤？　(A)剖面線不得省略　(B)薄件之小區域的剖面線以全部塗黑表示　(C)同一物件的不同區域之剖面線方向需相反　(D)剖面線要中斷讓開尺度之數字。
2. 一割面將整個物體分割為二，可得　(A)全剖面　(B)半剖面　(C)局部剖面　(D)階級剖面 視圖。
3. 製圖時，為清楚顯示複雜物體的內部結構，應加畫以下何圖？ (A)輔助視圖 (B)立體圖 (C)剖視圖 (D)斜視圖。
4. 對稱物體剖切成 ，可得　(A)全剖面　(B)半剖面　(C) 剖面　(D)局部剖面 視圖。
5. 繪製剖面視圖，下列何者不能用以表示物體剖切位置？　(A)中心線　(B)剖面線　(C)割面線　(D)轉折割面線。
6. 下列有關半剖面之敘述，下列敘述何者錯誤？　(A)將物體剖切移除 　(B)剖面圖與外形視圖以中心線為分界　(C)剖面圖與外形視圖以實線為分界　(D)外形視圖之隱藏線可省略。
7. 下列有關局部剖視圖之敘述，何者有誤？　(A)剖面與外形之分界為徒手畫之細線　(B)剖面與外形之分界為徒手畫之假想線　(C)剖面與外形之分界為徒手畫之折斷線　(D)剖面與外形之分界不可省略。
8. 當剖面的面積過於狹小，如薄墊圈，不易畫剖面線時，下列何者處理方法正確？　 (A)塗黑　(B)不必畫剖面線　(C)用文字加以說明　(D)以箭頭指向剖面部分。
9. 一般長條物件，若其外形幾何形狀不變，宜採用　(A)全剖面　(B)局部剖面　(C)旋轉剖面　(D)以上皆可。
10. 對於半剖面的敘述何者有誤？　(A)是以機件的 來顯示內部的情形　(B)內外形狀分界部分是以中心線表示　(C)虛線用於半剖面上，通常可省略不畫　(D)大部分用於對稱之物體上。
11. 機件之肋、臂、扳手，宜選用　(A)全剖面　(B)局部剖面　(C)旋轉剖面　(D)不宜剖面　表示。
12. 有關剖視圖的敘述，下列何者不正確？　(A)半剖視圖的分界線是中心線　(B)剖面線方向須與機件主軸線或外形線成45°且均勻平行　(C)同一機件上的剖面線，要以相反且對稱的方向繪製　(D)在剖視圖中，以割面線來表明機件被切割的位置。
13. 物體之外形輪廓，若逐漸變化或成不均勻，宜採用　(A)局部剖面　(B)旋轉剖面　(C)移轉剖面　(D)不宜剖面　表示。
14. 關於剖視圖的敘述，下列何者不正確？　(A)割面線可以轉折，且於物體作對稱剖切時，割面線可省略　(B)圖面上的全部剖面線均應與水平方向成45°　(C)尺度要儘量標註在剖視圖的外部　(D)局部剖面以徒手折斷線為分界。
15. 多個移轉剖面之敘述，下列何者錯誤？　(A)每一割面線均需畫出　(B)每一割面線均需加註字母　(C)剖視圖在原地畫出　(D)剖視圖在主視圖外畫出。
16. 下列哪種零件之剖面不可全部塗黑？　(A)鋼板　(B)軸承　(C)彈簧　(D)薄墊圈。
17. 機件之剖面在剖切處原地旋轉90 ，以　(A)細實線　(B)中心線　(C)假想線　(D)粗實線　重疊畫成旋轉剖面。
18. 有關剖面線下列何者為錯誤？　(A)同一機件剖切後，其剖面線的方向與間隔均須相同　(B)在組合圖中，相鄰兩機件，其剖面線應取相同的方向及相同的間隔　(C)較大機件的剖面，其中間部分的剖面線可以省略　(D)當剖面的面積狹小，不易畫剖面線時，可以塗黑之。
19. 旋轉剖面是將剖視圖在視圖中旋轉　(A)45 ₒ　(B)60ₒ 　(C)90ₒ 　(D)任一角度　表示。
20. 割面線兩端的箭頭是表示　(A)切割的範圍　(B)視圖投影方向　(C)旋轉剖面　(D)移轉剖面。
21. 割面線上的兩端箭頭是表示　(A)切割物體拿掉之邊　(B)切割面的移動方向　(C)物體的移動方向　(D)觀察者面對剖面的方向。
22. 一剖面其剖切方向與物體的軸向成平行者，稱為　(A)縱剖　(B)橫剖　(C)軸向剖　(D)徑向剖。
23. 一剖面其剖切方向與物體的軸向成垂直者，稱為　(A)縱剖　(B)橫剖　(C)軸向剖　(D)徑向剖。
24. 內部構造複雜的物體，以何種視圖來表示最為適當？　(A)三視圖　(B)透視圖　(C)立體圖　(D)剖面圖。
25. 肋被縱切割時，其剖面線應　(A)按一般畫法　(B)用粗實線　(C)用虛線　(D)省略。
26. 下列視圖何者正確？　
。
27. 當物體的內部非常複雜，其正投影圖以虛線表示隱蔽部分，容易造成視圖之混亂。若欲正確描述物體內部，則圖面應畫　(A)輔助視圖　(B)立體圖　(C)剖面視圖　(D)斜視圖。
28. 下圖為　(A)全剖面　(B)半剖面　(C)局部剖面　(D)旋轉剖面　視圖。
29. 尺度若需標註於剖面部位，則與尺度數字重疊的剖面線應　(A)加畫方框　(B)斷開不畫　(C)加粗　(D)照畫。
30. 全剖面之前視圖，如俯視圖以半視圖表示時，應畫出　(A)上半部　(B)下半部　(C)全部　(D)不一定。
31. 兩個或多個互相接觸物件之剖面，剖面線應　(A)位置不同　(B)方向不同　(C)粗細不同　(D)間距不同。
32. 下列視圖何者最理想？　。

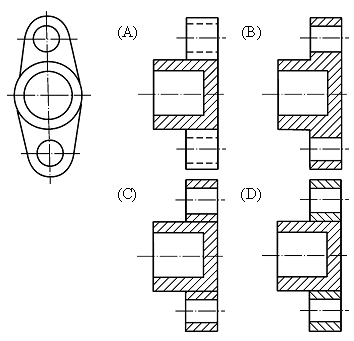

33. 兩耳若為圓之凸緣時，則剖面線畫法何者正確？

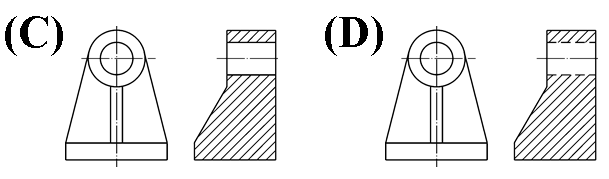

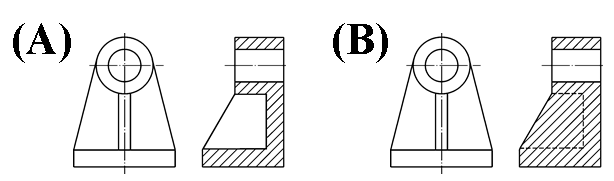

34. 下列視圖何者最理想?
 。
35. 在繪圖中相鄰兩機件的剖面圖中的剖面線應　(A)方向和間隔大小均相同　(B)方向相同，間隔大小不同　(C)方向不同，間隔大小相同　(D)方向不同，間隔大小不拘。
36. 視圖內作旋轉剖面時外形輪廓用　(A)細實線　(B)實線　(C)虛線　(D)點線　畫出。

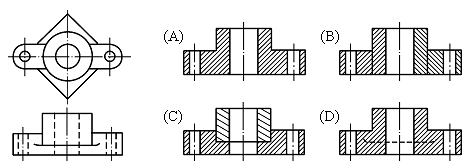

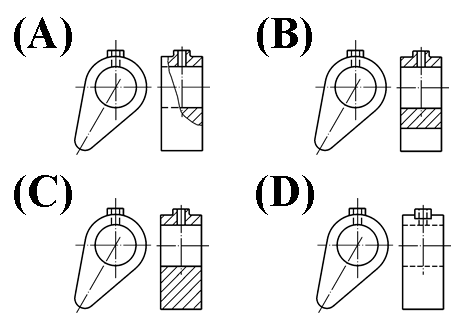

37. 下列前視圖之全剖面表示法，何者正確？
38. 用半剖面表示對稱機件之視圖，其內外兩邊的界線，應用 (A)粗實線 (B)中心線 (C)細實線 (D)虛線。

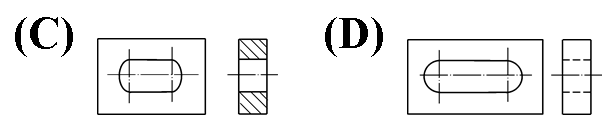

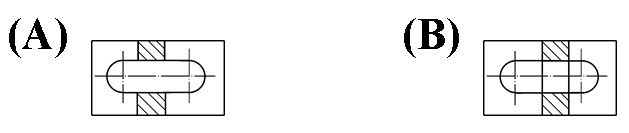

39. 下列哪個剖面圖為最優？
。
40. 半剖面係假設切割物體之　(A) 1/2　(B) 1/3　(C)1/4 　(D)1/5 。
41. 下列敘述，何者為正確？　(A)割面線可轉折　(B)剖面線屬中線　(C)小尺度恆註於大尺度之外　(D)鍵、銷等應畫剖面線。
42. 同一物體作多次剖切時，各割面應 (A)連續切割 (B)獨立切割 (C)相互切割 (D)一半切割。
43. 下列哪些有關剖面線的敘述為錯誤？　(A)薄件以塗黑表示　(B)相鄰機件的剖面線方向相反　(C)不同材質剖面線樣式不同　(D)巨大剖面區僅可畫出邊緣之剖面線。
44. 旋轉剖面之輪廓線用　(A)粗實線　(B)細實線　(C)粗鏈線　(D)細鏈線　表示。
45. 將旋轉剖面移至圖外繪製則稱為　(A)他移　(B)局部　(C)移轉　(D)視圖 剖面。
46. 下列有關割面線之敘述何者有誤？　(A)一物體僅可作一割面　(B)一物體可作多個割面　(C)割面線可轉折　(D)在對稱中心之割面線可省略。
47. 下列有關剖視圖之敘述何者錯誤？　(A)可省略虛線　(B)CNS規定不同材質，剖面線樣式不同　(C)CNS規定剖面不可省略　(D)大範圍之剖面線間隔可加大。
48. 半剖面視圖中，未剖視的部分 (A)須塗黑 (B)中心線可省略 (C)隱藏線可省略 (D)隱藏線不得省略。
49. 下列有關剖視圖之敘述，何者有誤？　(A)斜面可畫輔助剖視圖　(B)可畫組合剖視圖　(C)一物件僅能剖切一次　(D)一物件可作多次剖切。
50. 局部剖視圖中，剖面部分與未剖部分之分界線是用　(A)細實線　(B)細鏈線　(C)粗實線　(D)粗鏈線。

申論題 (0)
