51. 物體形狀逐漸變化不規則時其斷面可採用數個　(A)全剖面　(B)半剖面　(C)移轉剖面　(D)局部剖面。
52. 下列哪些部位，在剖視圖中不畫剖面線？　(A)肋　(B)臂　(C)耳　(D)以上皆是。
53. 圖內不轉折之割面線與何者相同？　(A)虛線　(B)中心線　(C)延伸線　(D)折斷線。

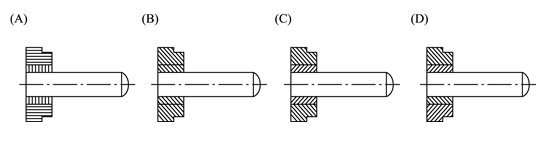

54. 正確的半剖面表示法是　
 (A) 　(B) 　(C) 　(D) 。
55. 尺度若標註於剖視圖內，則數字附近之剖面線應　(A)加粗　(B)照畫　(C)不畫　(D)拉長。
56. 半視圖被切開之處應以　(A)實線　(B)細線　(C)中心線　(D)看情形而定　繪製之。
57. 表示長條形物體某處的橫斷面形狀，可用　(A)全剖面　(B)半剖面　(C)旋轉剖面　(D)局部剖面。
58. 同一機件之剖面分離，則剖面線的方向與間隔應　(A)兩項皆同　(B)兩項皆異　(C)兩項擇一相同　(D)無規定。
59. 同一物體繪多個剖視圖時，各個剖面應　(A)連續剖切　(B)獨立剖切　(C)相互剖切　(D)一半剖切。
60. 當割面沿肋、輪臂之中心線剖切時，則其剖切處之剖面線要如何表示？　(A)不畫剖面線　(B)照畫剖面線　(C)特別加註說明　(D)以不同樣式表示。
61. 機件之剖面在剖切處，原地旋轉90 ，以細實線重疊繪出者稱為　(A)斷裂剖面　(B)移轉剖面　(C)局部剖面　(D)旋轉剖面。
62. 肋被橫切並顯示其厚度時，其剖面線應　(A)省略不畫　(B)畫出　(C)以不同間距畫出　(D)視需要而定。
63. 任何具有奇數肋或孔之機件，其剖面應　(A)作成對稱　(B)依實際角度直接投影　(C)畫成水平形狀　(D)畫成垂直形狀。
64. 表示局部剖面之斷裂處的畫法用　(A)長斷線　(B)不規則連續線　(C)剖面線　(D)割面線。
65. 欲將物體之外形與內部同時表現在一視圖可用　(A)全剖面　(B)半剖面　(C)移轉剖面　(D)旋轉剖面。
66. 割面符號是以　(A)割面線　(B)割面線及箭頭　(C)割面線、箭頭及字母　(D)剖面線、箭頭及字母 表示。
67. 剖面線之間距以　(A)1　(B)3　(C)5　(D)7　mm為宜。
68. 移轉剖面除非部位明顯，否則應加註　(A)尺度　(B)大小　(C)形狀　(D)代號　以標明切割面。
69. 已知前視圖，請選出正確的右側視圖
70. 剖面線之間距與圖面大小之關係為　(A)無關　(B)圖面愈大愈疏　(C)圖面愈小愈密　(D)不一定。
71. 剖面之位置是以　(A)割面線　(B)剖面線　(C)折斷線　(D)位置線　表示。
72. 物體之剖面在剖切處原地旋轉90 ，以細實線重疊繪出之剖面稱為　(A)轉正剖面　(B)局部剖面　(C)旋轉剖面　(D)移轉剖面。

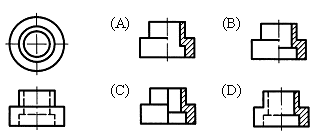

73. 下列半剖面之視圖表示法，何者正確？
。
74. 下列有關割面線之敘述何者為錯誤？　(A)割面線不得省略　(B)在圖形中為中心線　(C)割面線可轉折　(D)割面線之轉折處需加畫粗線。
75. 剖視圖的投影方向，是以　(A)投影符號　(B)割面線　(C)割面線之箭頭　(D)割面線之字母　表示。
76. 旋轉剖面之外形與原視圖的輪廓有重疊時，可將原視圖以中斷視圖表示，此時旋轉剖面之外形，以下列哪一種線條畫出？　(A)細實線　(B)細鏈線　(C)虛線　(D)粗實線。

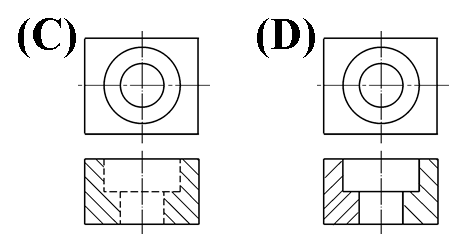

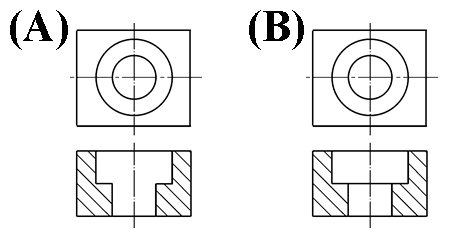

77. 正投影視圖如下圖所示，其剖視圖表示法，下列哪一項為正確？
78. 割面線之兩端，需伸出視圖輪廓線外約　(A)3　(B)5　(C)7　(D)10　mm。
79. 割面線上之箭頭是表示　(A)投影方向　(B)剖面圖移出方向　(C)割切方向　(D)物體移動方向。
80. 視圖外側之割面線，其粗實線之長度約　(A)3　(B)5　(C)7　(D)10　mm。
81. 視圖內之割面線，若有轉折處，其粗線之長度約　(A)3　(B)5　(C)7　(D)10　mm。
82. 割面線上之箭頭的長度約為 (A)2～3 (B)4～6 (C)6～8 (D)8～10 mm。
83. 下列有關多個剖面的字母，其書寫方法何者錯誤？　(A)書寫在箭頭外側　(B)一律朝上書寫　(C)沿割面線方向書寫　(D)以大寫字母。
84. 如何表示剖切處之空心部位？　(A)畫有割面線處　(B)畫有剖面線處　(C)未畫剖面線處　(D)畫有虛線處。
85. 下列圖形何者正確？　。

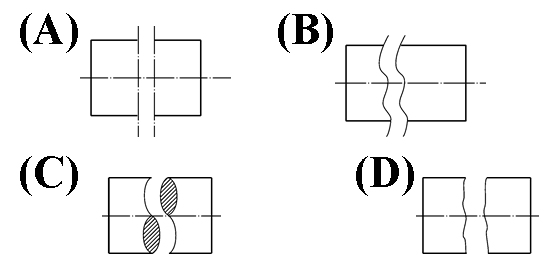

86. 圓柱形物件之中斷畫法為
。
87. 下列有關剖面線的繪法何者不正確？　
。
88. 下列零件中，何者需繪剖視圖？　(A)軸承　(B)銷　(C)螺栓　(D)鉚釘。
89. 若物件其剖切方式是假想切割面將物件剖開，即從物件的上方至下方剖切，並移走前半部後再正投影觀察物件內部，稱為　(A)半剖面　(B)全剖面　(C)旋轉剖面　(D)移轉剖面。
90. 局部剖面之斷裂線主要是控制剖面線的　(A)伸長　(B)縮短　(C)範圍　(D)美觀。
91. 剖面線通常皆繪與水平線成　(A)90 ₒ　(B)60ₒ 　(C)45ₒ 　(D)30 ₒ
92. 割面線上之箭頭表示　(A)切割物體拿掉之邊　(B)切割面的移動方向　(C)物體的移動方向　(D)視圖的投影方向。

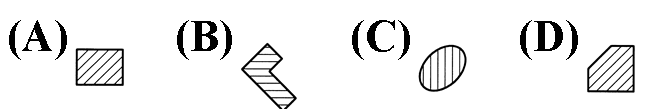

93. 下列各剖面線，何者是最佳表示法？
。
94. 當物件的剖面區域狹小時，剖面線可以何種方式繪製？　(A)全部塗黑　(B)不加剖面線　(C)加大間距　(D)僅畫邊緣部分。
95. 下列有關剖面線的繪法，何者不正確？　
。

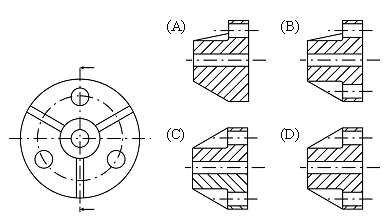

96. 針對如圖所示投影視圖，請選出正確的剖視圖表示方法
97. 下列由三個機件組成的組合圖，其剖面線的表示方法，何者正確？
98. 用在對稱形狀的機件，以中心線為界，使其外形輪廓與內部結構能同時呈現在一視圖上者，稱為　(A)全　(B)半　(C)局部　(D)旋轉 剖面視圖。
99. 半剖面視圖中，未剖視的部分　(A)剖面不可省略　(B)中心線可省略　(C)隱藏線不得省略　(D)隱藏線可省略。
100. 對於內部結構複雜且對稱形的物體，可以半剖面表示，即假想剖切物體的 　(A) 　(B) 　(C) 　(D)   部分。
