無年度 - 東海高中汽車科 機械製圖 第六章正投影101-150#24645

科目：機械製圖 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：機械製圖

選擇題 (50)

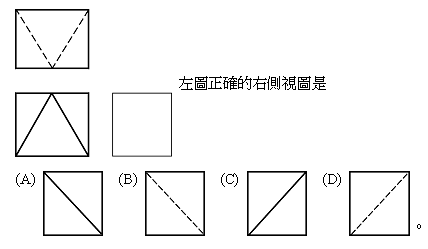

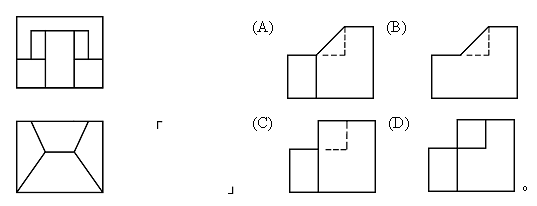

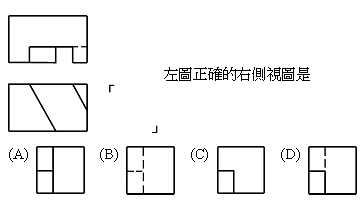

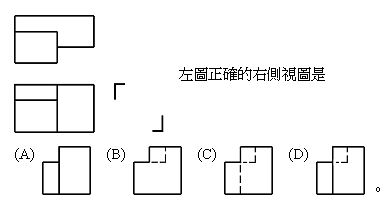

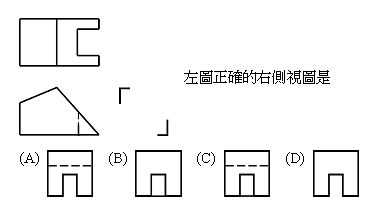

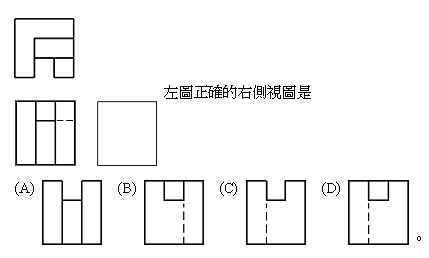

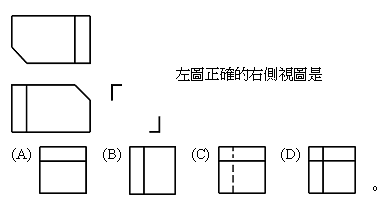

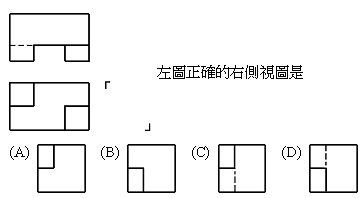

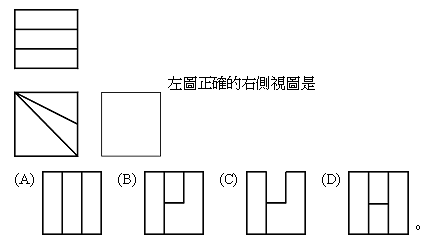

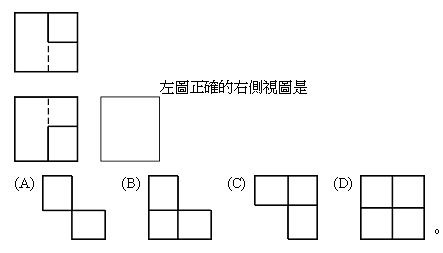

101. 左圖正確的右側視圖是
102. 物體位於投影面與觀察者之間的投影法稱為　(A)第一角　(B)第二角　(C)第三角　(D)第四角 投影法。

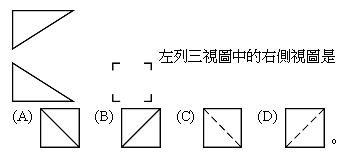

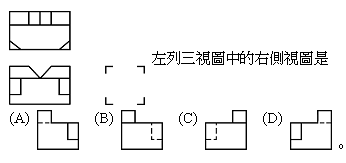

103. 左列三視圖中的右側視圖是

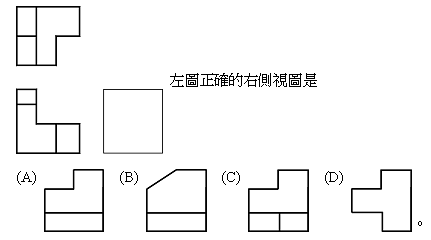

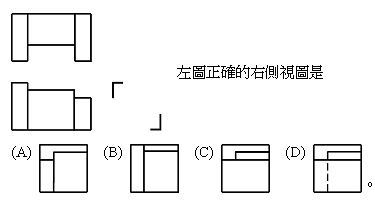

104.左圖正確的右側視圖是
105. 若一點的直立投影在基線下方，水平投影在基線上方，則此點位在第幾象限？　(A)第一　(B)第二　(C)第三　(D)第四　象限。
106.左列三視圖中的右側視圖是
107. 我國國家標準的投影法係採用　(A)第一角法　(B)第三角法　(C)第一角法與第三角法同時適用　(D)隨意任何角法皆可。

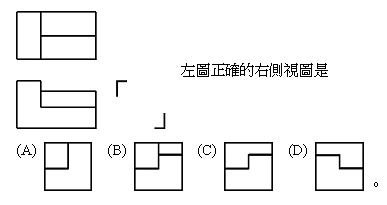

108. 左圖正確的右側視圖是
109. 在正投影視圖中所形成的線條，一般均由物體　(A)面的邊視　(B)面與面的交線　(C)面的極限　(D)以上皆可能　型態所形成。

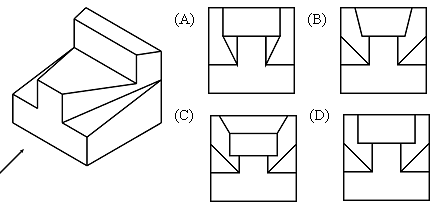

110. 請依箭頭所指的投影方向，選出正確的前視圖。 。

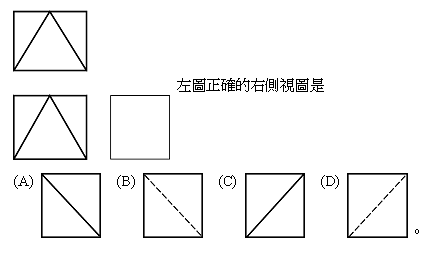

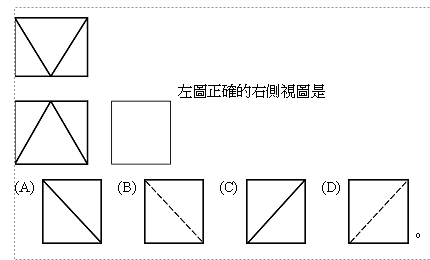

111. 左圖正確的右側視圖是
112. 當前視圖與俯視圖各均為一等長的垂直線時，其右側視圖呈現為 (A)一條60°斜線 (B)一條垂直線 (C)一條水平線 (D)一條45°斜線。
113. 左圖正確的右側視圖是

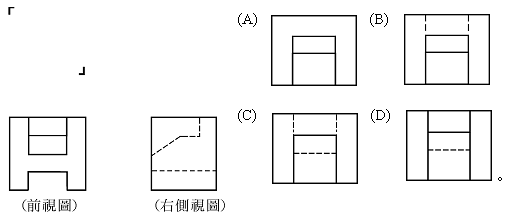

114. 已知前視圖和右側視圖，請選出正確的俯視圖。 。
115. 左圖正確的右側視圖是

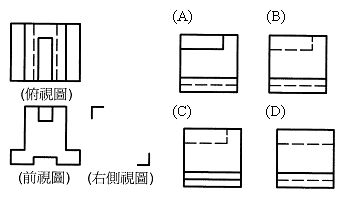

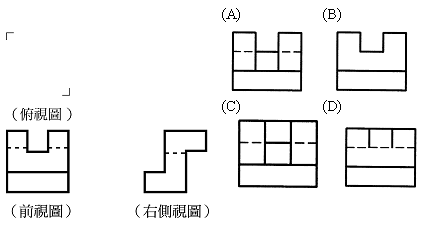

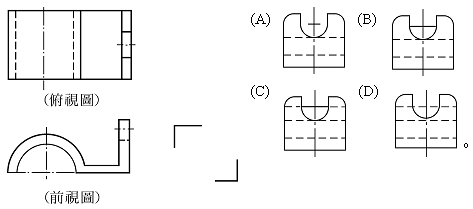

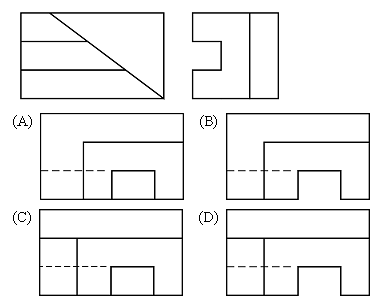

116. 已知前視圖和俯視圖，請選出正確的右側視圖。
117. 若一平面在前視圖投影成一線，則此面　(A)與直立投影面平行　(B)與直立投影面垂直　(C)與水平投影面傾斜　(D)與水平投影面垂直。
118. 如下圖之前視圖和右側視圖，請選出正確的俯視圖。
119. 物體投影成平面視圖時，視圖上的線條代表　(A)面的邊視　(B)面與面的交線　(C)面的極限　(D)以上皆可。
120. 左圖正確的右側視圖是
121. 左圖正確的右側視圖是
122. 如下圖前視圖和俯視圖，請選出正確的右側視圖。
123. 若一面與投影面成垂直，則在投影面上呈現一線段，該線稱為該面的　(A)一邊　(B)邊視圖　(C)垂直視圖　(D)面視圖。
124. 投影曲面時，在其轉向之素線處，以一線表示，則此線稱為該面的　(A)素線　(B)轉向線　(C)極限　(D)曲線。
125. 如圖所示已知前視圖和俯視圖，請選出正確的右側視圖。
126. 左圖正確的右側視圖是
127. 如下圖所示已知前視圖和右側視圖，請選出正確的俯視圖。

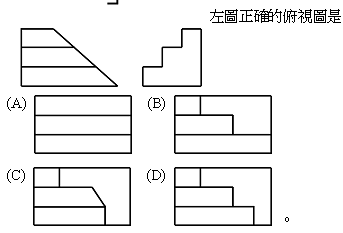

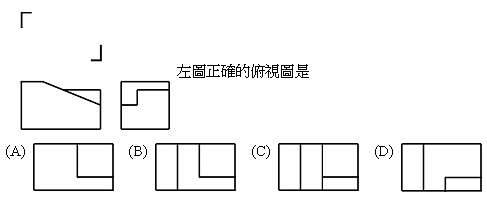

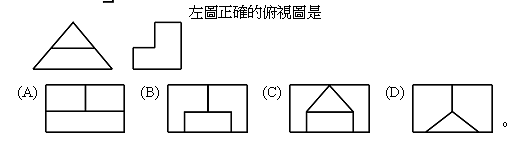

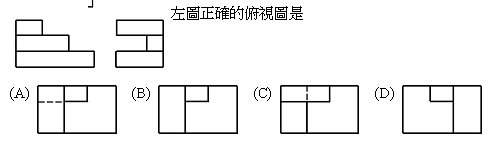

128. 左圖正確的俯視圖是
129. 兩面相交所形成的線段，稱為　(A)面的一邊　(B)面的邊視圖　(C)交線　(D)極限。
130. 下列線條重疊時，何者為優先？ (A)尺度界線 (B)中心線 (C)折斷線 (D)虛線。
131. 左圖正確的右側視圖是

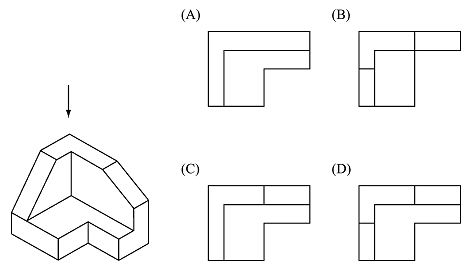

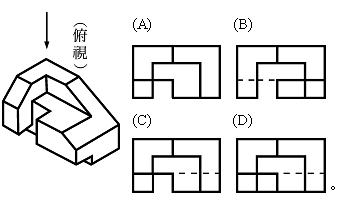

132. 請依箭頭方向選出正確的俯視圖。
133. 左圖正確的右側視圖是

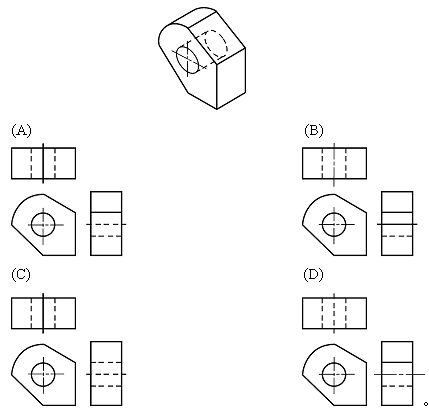

134. 針對下圖所示立體圖，請依第三角投影法，選出正確的投影視圖。
135. 視圖中有線條重疊時，下列敘述何者錯誤？ (A)實線與虛線重疊，則畫實線 (B)虛線與中心線重疊，則畫虛線 (C)實線與中心線重疊，則畫實線 (D)割面線與虛線重疊，則畫割面線。
136. 左圖正確的右側視圖是
137. 針對下圖所示立體圖，請依箭頭指示方向選出正確的俯視圖。
138. 視圖中線條發生重疊時，下列何者最為正確？ (A)粗實線、虛線與中心線三者重疊，以中心線優先 (B)虛線與中心線重疊，以虛線優先 (C)粗實線與虛線重疊，以虛線優先 (D)粗實線與中心線重疊，以中心線優先。
139. 左圖正確的右側視圖是
140. 實線、中心線、虛線三者於圖上重合時，應繪 (A)實線 (B)中心線 (C)虛線 (D)實線與虛線。

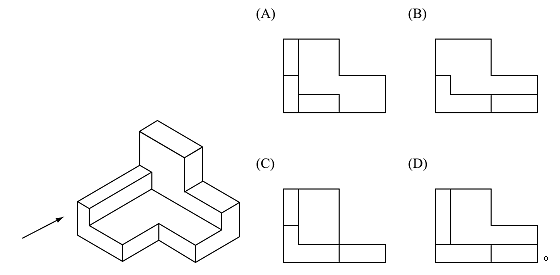

141. 針對下圖所示立體圖，請依箭頭指示方向選出正確的前視圖。
142. 左圖正確的俯視圖是
143. 實線、虛線須避免穿越下列哪種線條？ (A)中心線 (B)尺度線 (C)虛線 (D)實線。
144. 線條最優先的應該是 (A)中心線 (B)虛線 (C)實線 (D)尺度線。
145. 左圖正確的俯視圖是
146. 左圖正確的右側視圖是
147. 兩平行線在其正投影視圖中 (A)相互重疊 (B)相互交叉互成垂直 (C)不平行 (D)仍然平行。
148. 在正投影視圖中形成線的，可能代表物件的　(A)面　(B)面與面之交線　(C)面的極限　(D)以上皆可能。
149. 左圖正確的俯視圖是
150. 一單斜面在三個主要視圖中呈現　(A)一面二線　(B)二面一線　(C)三線　(D)三面。
