無年度 - 東海高中汽車科 機械製圖 第六章正投影1-50#24570

科目：機械製圖 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：機械製圖

選擇題 (50)

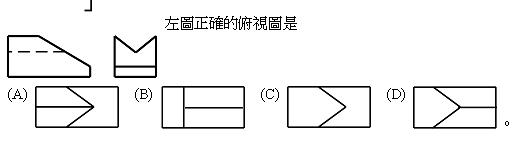

1. 左圖正確的府視圖是
2. 左圖之左側視圖是
3. 複斜面（歪面）為三角形平面時，其三視圖均呈現為 (A)一條直線 (B)二條直線 (C)三角形 (D)四角形。
4. 依據第三角法排列位置，右側視圖應置於前視圖的 (A)左方 (B)右方 (C)上方 (D)下方。

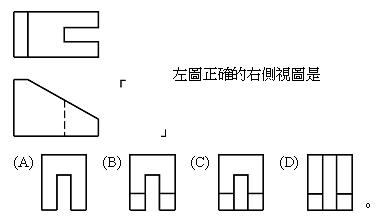

5. 左圖正確的右側視圖是

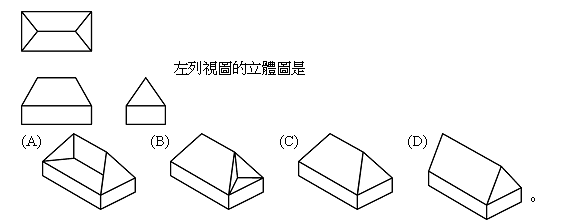

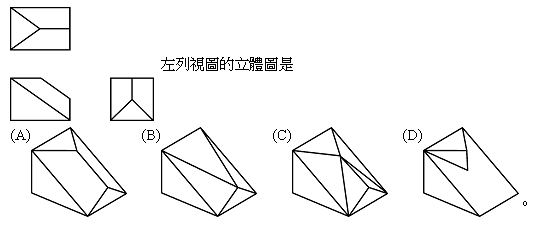

6. 左列視圖的立體圖為
7. 左圖之前視圖為
8. 依據正投影原理，俯視圖與仰視圖其物體的寬度大小應 (A)相同 (B)不相同 (C)視情況改變 (D)以上皆可。

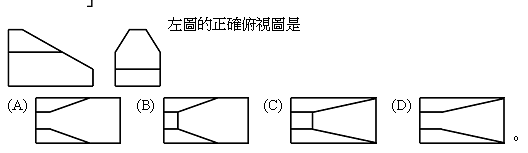

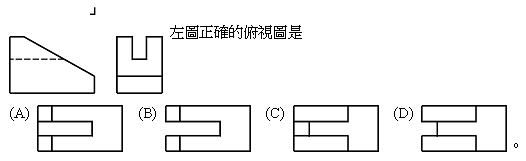

9. 左圖正確的俯視圖是
10. 左圖正確的右側視圖是
11. 左圖之右側視圖是
12. 一般畫正投影視圖時可採用 (A)第一角法或第四角法 (B)第二角法或第三角法 (C)第一角法或第三角法 (D)第二角法或第四角法。
13. 左圖之左側視圖是
14. 左圖正確的俯側視圖是
15. 點的水平投影，若在基線上方，則該點可能位於 (A)第Ⅰ與第Ⅲ象限 (B)第Ⅱ與第Ⅳ象限 (C)第Ⅰ與第Ⅳ象限 (D)第Ⅱ與第Ⅲ象限。
16. 左圖正確的右側視圖是
17. 第三角投影法中，物體與投影面的關係是 (A)視點→投影面→物體 (B)投影面→物體→視點 (C)視點→物體→投影面 (D)物體→視點→投影面。

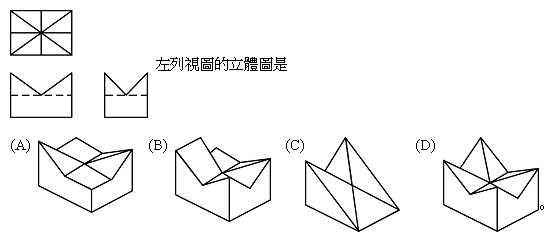

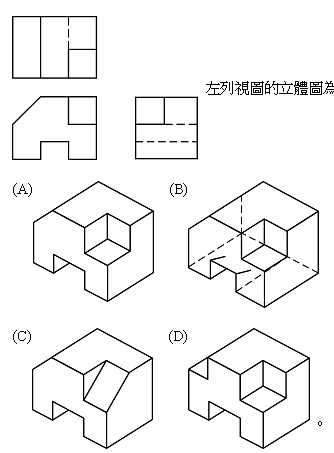

18. 左列視圖的立體圖為

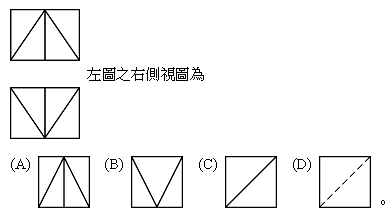

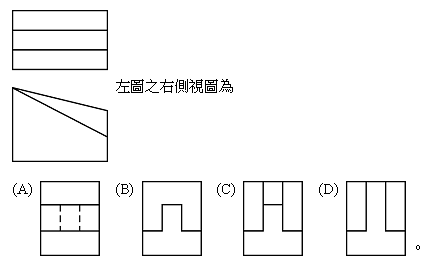

19. 左圖之右側視圖為
20. 左圖正確的俯視圖是
21. 若觀察者自前方無窮遠處以平行的投射線看物體，不論物體距離投影面多遠，所得投影視圖的形狀及大小與物體完全不變時，此種投影方法稱為 (A)正投影法 (B)透視投影法 (C)等角投影法 (D)斜投影法。
22. 一個單斜面在三個主要視圖中呈現　(A)一縮小的面和二線段　(B)二縮小的面和一線段　(C)三線段　(D)三縮小的面。

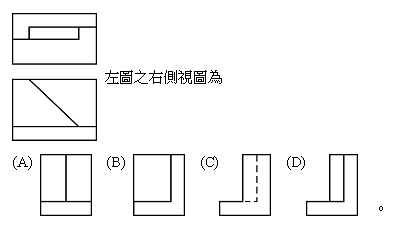

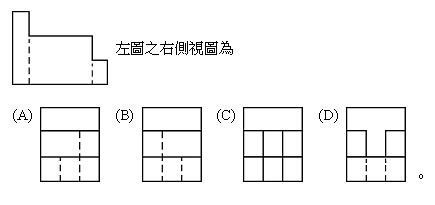

23. 左圖之右側視圖為
24. 依據第一角法排列位置，左側視圖應置於前視圖的 (A)左方 (B)右方 (C)上方 (D)下方。

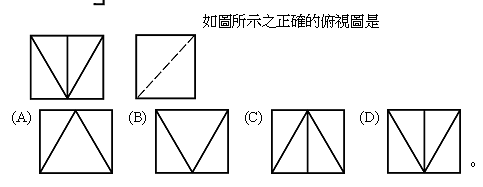

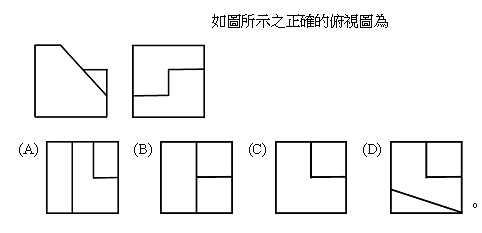

25. 如圖所示正確的俯視圖是
26. 依據第一角投影法及第三角投影法，正投影中的俯視圖應分別在前視圖之正 (A)上方、右方 (B)上方、下方 (C)下方、右方 (D)下方、上方。
27. 左圖之右側視圖為
28. 投影法中，眼睛所在的位置稱為 (A)投影線 (B)投影面 (C)垂直面 (D)視點。
29. 左列視圖的立體圖是

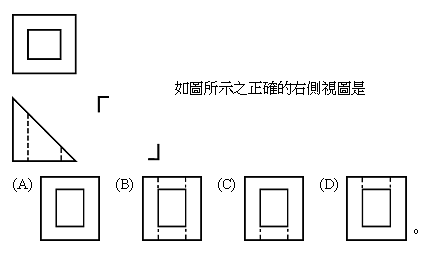

30. 如圖所示正確的右側視圖是

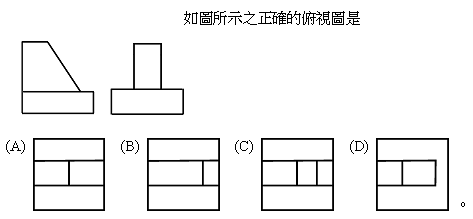

31. 如圖所示正確的俯視圖是

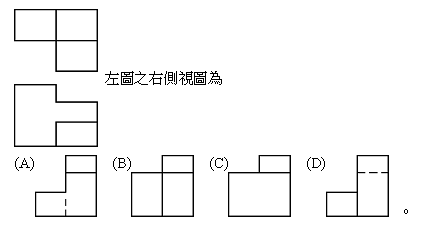

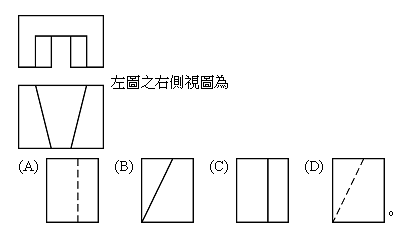

32. 左圖之右側視圖為
33. 在製圖上一般將空間假想分割成幾個象限？ (A)1 (B)2 (C)3 (D)4 個象限。
34. 左圖之右側視圖為
35. 在投影箱側平面上所得的投影視圖，稱為 (A)前視圖 (B)俯視圖 (C)仰視圖 (D)側視圖。
36. 閱讀工作圖時，第一步驟是應先判別視圖的 (A)加工法 (B)投影法 (C)零件數量 (D)零件材料。
37. 在投影法中，所指的畫面即為 (A)投影線 (B)投影面 (C)水平面 (D)垂直面。
38. 左列視圖的立體圖是
39. 如圖所示正確的俯視圖是

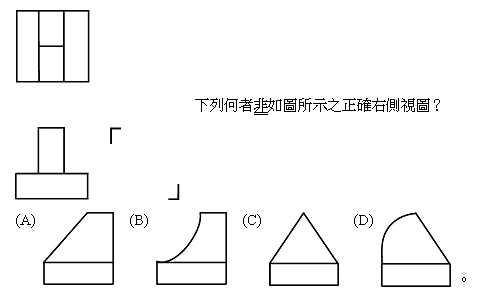

40. 下列何者飛如圖所示正確右側視圖?
41. 正投影是其投影線與投影面一定成 (A)平行 (B)垂直 (C)傾斜 (D)不相交。
42. 左圖之右側視圖為

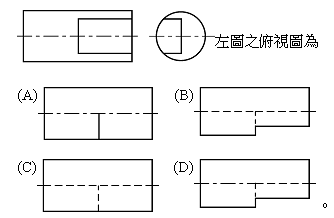

43. 左圖之俯視圖為
44. 左圖正確的俯視圖為
45. 以觀察者、投影面、物體三者順序排列的一種正投影法，稱為 (A)第一 (B)第二 (C)第三 (D)第四 角法。
46. 工作圖中最常用的投影法為 (A)透視圖法 (B)斜視圖法 (C)鳥瞰圖法 (D)正投影法。
47. 左列視圖的立體圖是

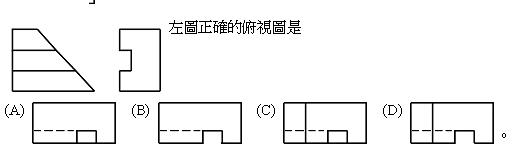

48. 左圖正確的俯視圖是

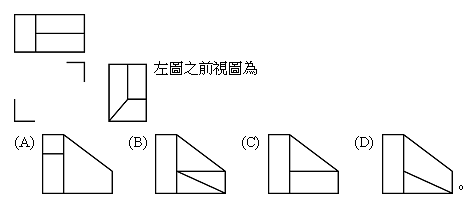

49. 左圖之前視圖為
50. 三度空間中的寬度與物體的 (A)前後 (B)上下 (C)左右 (D)遠近 有關。

申論題 (0)
