無年度 - 東海高中汽車科 機械製圖 第六章正投影151-200#24732

科目：機械製圖 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：機械製圖

選擇題 (50)

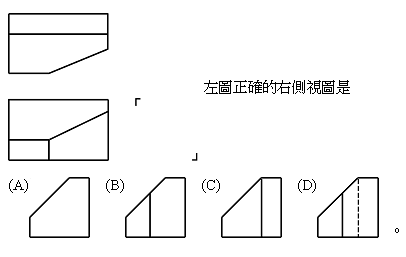

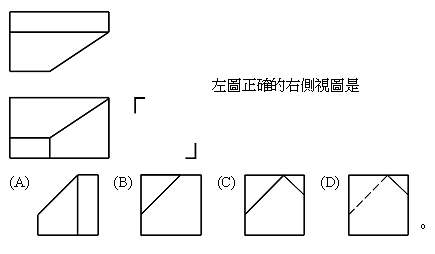

151. 左圖正確的右側視圖是
152. 在正投影視圖中形成面的，可能代表物件的　(A)正垂面　(B)單斜面　(C)複斜面　(D)以上皆可。

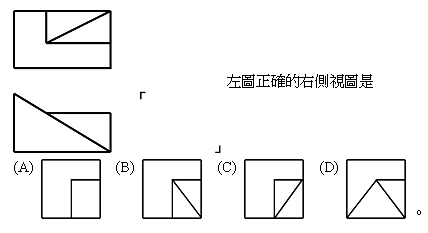

153. 左圖正確的右側視圖是

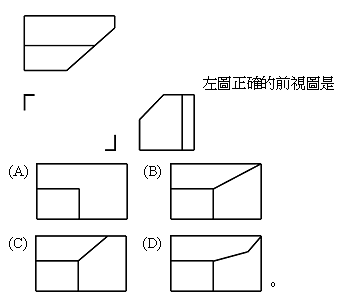

154. 左圖正確的前視圖是
155. 一面與三主要投影面都不平行，則此面稱為　(A)水平面　(B)正垂面　(C)單斜面　(D)複斜面。

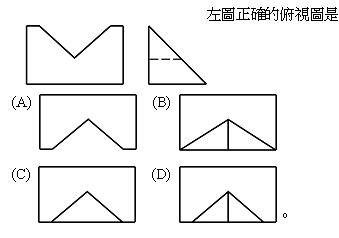

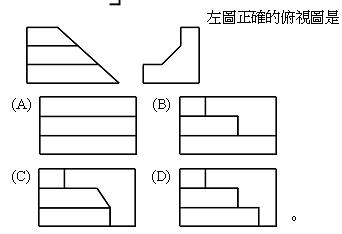

156. 左圖正確的俯視圖是
157. 三邊形的歪面在主要視圖中為　(A)一點　(B)一直線　(C)正三邊形　(D)任意三邊形。
158. 左圖正確的右側視圖是
159. 一直線與水平投影面垂直，則直立投影可投影成　(A)一點　(B)任意直線　(C)與該直線同長之直線　(D)一平面。
160. 左圖正確的俯視圖是
161. 一直線與投影面垂直，所得的正投影視圖，稱為此直線的　(A)斜視圖　(B)端視圖　(C)透視圖　(D)邊視圖。
162. 正投影中，水平投影面的視圖為　(A)右、左側視圖　(B)前、後視圖　(C)俯、仰視圖　(D)邊視圖。
163. 左圖正確的俯視圖是
164. 下列何者有誤？ (A)正投影法的視點在無窮遠處 (B)透視圖上之投影線互相平行 (C)第一角法是以觀察者、物體、投影面依序排列的一種正投影法 (D)斜投影中，投影線本身互相平行。

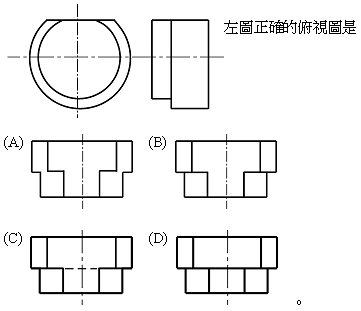

165. 左圖正確的俯視圖是
166. 左圖正確的俯視圖是
167. 圓柱面之邊視圖為 (A)點 (B)直線 (C)矩形 (D)圓形。
168. 左圖正確的俯視圖是
169.

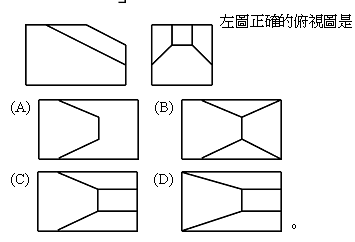

170. 左圖正確的俯視圖是
171.
172.

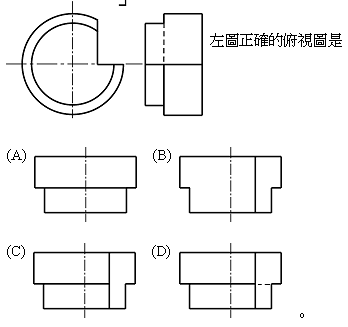

173. 左圖正確的俯視圖是

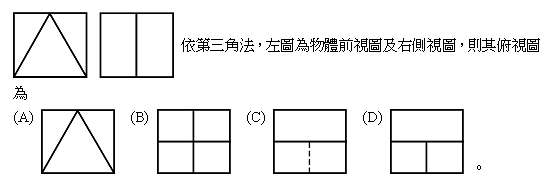

174.依第三角法,左圖為物體前視圖及右側視圖,則其俯視圖為
175.
176. 圓柱面之極限為 (A)一直線 (B)一圓形 (C)二平行直線 (D)二平行圓形。

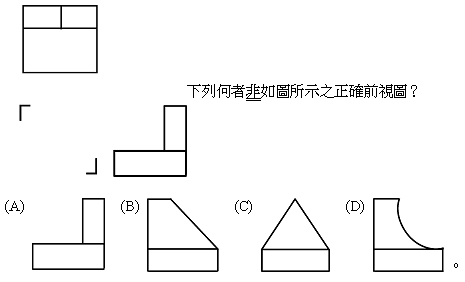

177. 下列何者非如圖所示之正確前視圖?
178.

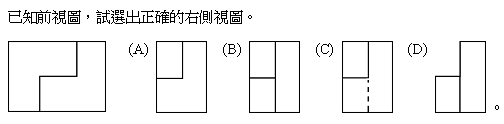

179. 已之前視圖,試選出正確的右側視圖
180. 前視圖與俯視圖的投影線成　(A)水平　(B)垂直　(C)45 傾斜　(D)任意關係。

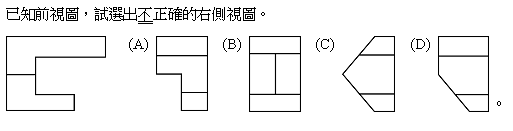

181. 已之前視圖,試選出不正確的右側視圖
182. 請選出錯誤的三視圖。
183. 前視圖與右側視圖的投影線成　(A)水平　(B)垂直　(C)45 傾斜　(D)任意關係。
184. 在水平面上兩平行的水平線，其俯視圖的投影，呈現　(A)互相平行的二直線　(B)不平行的二直線　(C)互相平行但重疊成一線　(D)二點。

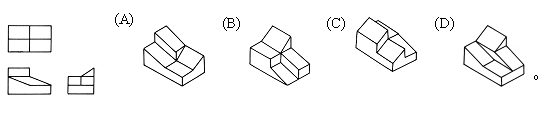

185. 請選出三視圖的立體圖。

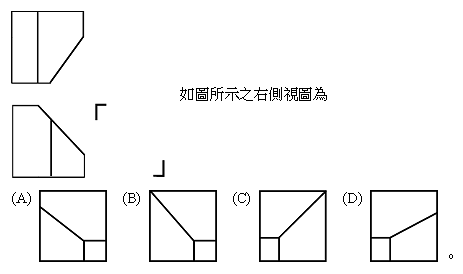

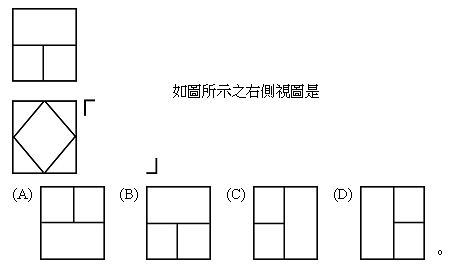

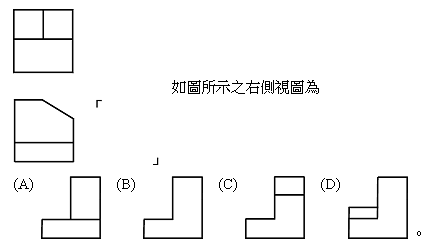

186. 如圖所示之右側視圖為
187. 在水平面上的二條平行水平線，其前視圖的投影呈現　(A)互相平行的二直線　(B)重疊的一直線　(C)不平行的二直線　(D)二點。
188. 左、右分開之二直線與側投影面平行且與水平面成傾斜，則其前視圖的投影呈現　(A)互相平行的二直線　(B)重疊的一直線　(C)不平行的二直線　(D)二點。

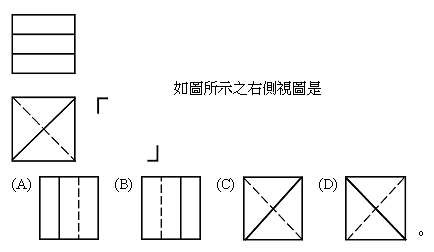

189. 如圖所示之右側視圖為
190. 若在空間上的兩平行的複斜線，下面之敘述何者正確？　(A)在俯視圖亦為二條平行線　(B)在前視圖亦為二條平行線　(C)在側視圖亦為二條平行線　(D)以上皆可。
191. 如果當視線垂直於投影面，其投影面所得的投影像即為　(A)透視投影　(B)輔視圖　(C)正投影　(D)斜投影。

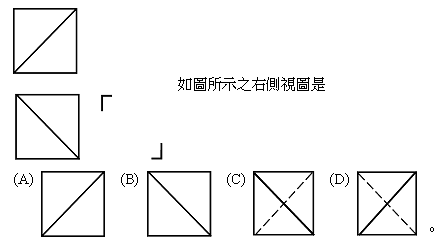

192. 如圖所示之右側視圖為
193. 如圖所示之右側視圖為
194. 若一個平面的正投影為一線條，則此面必與投影面成　(A)垂直　(B)相交　(C)平行　(D)成一角度。
195.左圖之物體中有幾個正垂面?
196. 左圖之物體中有幾個單斜面?
197. 如圖所示之右側視圖是
198. 第一角投影法中，視點、物體、投影面的排列順序是　(A)視點→物體→投影面　(B)物體→視點→投影面　(C)視點→投影面→物體　(D)投影面→視點→物體。
199. 如圖所示之右側視圖是
200. 在正投影視圖中，選最能代表物件形狀的方向為　(A)俯視圖　(B)前視圖　(C)側視圖　(D)後視圖。
