無年度 - 東海高中汽車科 機械製圖 第六章正投影201-250#24733

科目：機械製圖 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：機械製圖

選擇題 (50)

201. 左圖之物體中有幾個斜面?
202. 一投影箱展開後可得視圖共有　(A)3　(B)4　(C)5　(D)6　個視圖。
203. 左圖之物體中共有幾個斜面?
204如圖所示之右側視圖是.

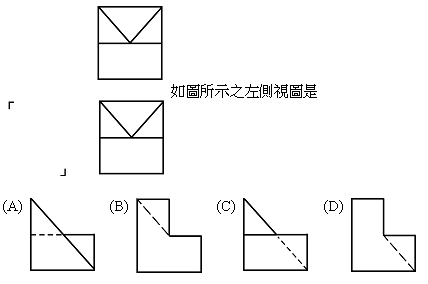

205. 如圖所示之左側視圖是.
206. 在正投影中，視點投射到物體或畫面的線條，稱為　(A)投射線　(B)投影線　(C)拋射線　(D)垂線。

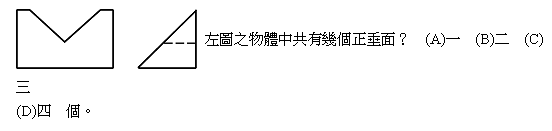

207. 左圖之物體中共有幾個正垂面?
208. 依據正投影原理，俯視圖與仰視圖其物體的寬度大小應　(A)相同　(B)不相同　(C)視情況改變　(D)以上皆可。
209. 如圖所示之右側視圖是
210.左圖為正投影三視圖,擇期立體圖為
211. 如圖所示之右側視圖是
212. 根據投影的原理，描述物件形狀的方法，有立體表現法和　(A)寫生　(B)平面　(C)透視　(D)陰影　圖表現法。

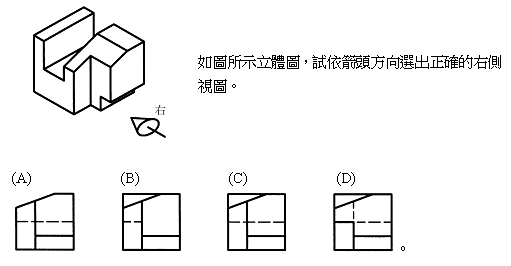

213. 如圖所示立體圖,試依箭頭方向選出正確的右側視圖
214. 已知俯視圖及前視圖,請選出正確的右側視圖
215. 正投影的投射線間必定 (A)互相平行 (B)互相垂直 (C)垂直於物面 (D)交於一點。
216. 已知前視圖及右側視圖,請選出正確的俯視圖
217. 已知俯視圖及右側視圖,請選出正確的前視圖
218. 不與任一主要投影面垂直的平面，稱為 (A)單斜面 (B)複斜面 (C)垂直面 (D)水 平面。
219.已知機件的兩個視圖 ,請選出正確的右側視圖
220. 已知左圖為機件的兩個視圖 ,請選出正確的右側視圖
221. 一面與三個主要投影面都不平行亦不垂直，則此面稱為　(A)水平面　(B)正垂面　(C)單斜面　(D)複斜面。
222. 選擇視圖時，通常把物體最大尺度部分放置在　(A)前視圖　(B)俯視圖　(C)右側視圖　(D)仰視圖。
223. 已知為機件的兩個視圖 ,請選出正確的右側視圖
224. 若物體某面之正投影為該面真實形狀，則此面必與投影面呈現下列何種狀態？ (A)平行 (B)垂直 (C)傾斜 (D)相交。
225. 一般物體的正投影視圖常以　(A)6　(B)5　(C)4　(D)3　個主要投影視圖來表示。
226. 已知前視圖及俯視圖,請選出正確的右側視圖
227. 物體上的一平面與投影面垂直時，所得的正投影視圖，稱為此平面的 (A)單斜面 (B)邊視圖 (C)複斜面 (D)端視圖。
228.左圖正確的俯視圖是
229. 已知前視圖及右側視圖,請選出正確的俯視圖
230. 一直線垂直於投影面時，則此直線在投影面上的投影是 (A)一點 (B)一直線 (C)一面 (D)一體。
231. 選擇視圖時，通常把物體安定的狀態做為 (A)前視圖 (B)俯視圖 (C)右側視圖 (D)仰視圖。
232. 已知左圖為機件的兩個視圖 ,請選出正確的右側視圖
233. 若一平面的正投影呈現平面的實形時，則此面必與投影面成　(A)垂直　(B)平行　(C)傾斜　(D)相交。
234. 常用兩視圖表示的零件是 (A)多角形體 (B)不規則形體 (C)柱體 (D)球體。
235. 圓錐形的物體，一般以幾個視圖能完全表達該物體？ (A)二 (B)三 (C)四 (D)六 個視圖。
236. 表示直立角錐體時，常用的視圖數量為 (A)1 (B)2 (C)3 (D)4 個。
237. 請選出正確的三視圖。
238. 已知左圖為機件的兩個視圖 ,請選出正確的右側視圖
239. 決定物體以哪一面做為前視圖之條件不包括 (A)前視圖易識易了解 (B)前視圖虛線較少 (C)前視圖圓弧較少 (D)呈現物體最主要特徵。
240. 當直線平行於某投影面時，則直線在該投影面上之投影即為直線之 (A)法線 (B)基線 (C)實長 (D)垂線。
241. 已知左圖為機件的兩個視圖 ,請選出正確的右側視圖
242. 能表達物體外形特徵的視圖，應選　(A)俯視圖　(B)前視圖　(C)右側視圖　(D)仰視圖。
243. 投影線彼此不平行，且集中於觀察者眼睛（即視點）的投影，稱為 (A)透視投影 (B)平行投影 (C)正投影 (D)斜投影。
244. 如左圖之前是圖中圓弧與兩平面相切處之A和B處,其正確的俯視圖
245. 如觀察者自物體前方無窮遠處以平行的投射線垂直視之，不論物體距投影面多遠，所得投影視圖的形狀及大小與物體完全不變時，此種投影方法稱為 (A)正投影 (B)透視投影 (C)等角投影 (D)斜投影。
246.已知左圖為機件的兩個視圖 ,請選出正確的右側視圖
247. 一個實心圓球用正投影中的　(A)1　(B)2　(C)3　(D)6 個視圖表示即可。
248. 如左圖之前視圖,凹入圓弧與兩平面相交處A和B,其正確的俯視圖是
249. 在投影箱之水平投影面與直立投影面相交之軸線稱為　(A)HV基線　(B)PV基線　(C)HP基線　(D)AV基線。
250. 物件為薄片材料，其視圖表示方法可用　(A)輔助視圖　(B)單視圖　(C)雙視圖　(D)三視圖。

申論題 (0)
