無年度 - 東海高中汽車科 機械製圖 第六章正投影51-100#24597

科目：機械製圖 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：機械製圖

選擇題 (50)

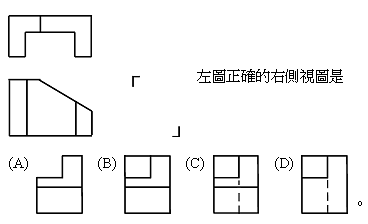

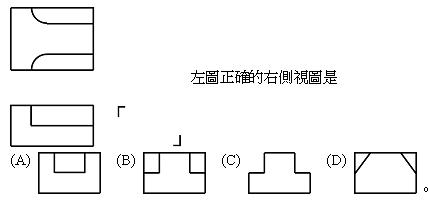

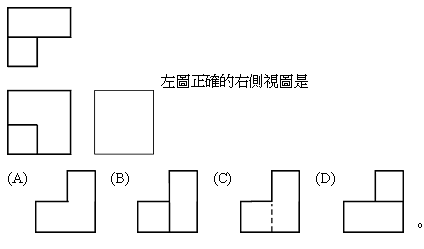

51. 左圖正確的右側視圖是

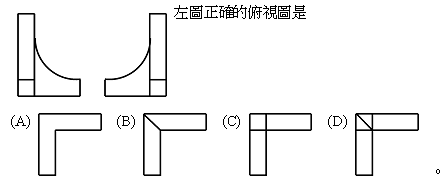

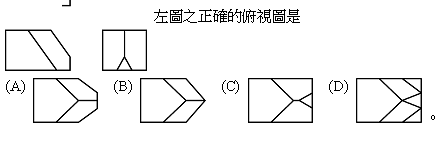

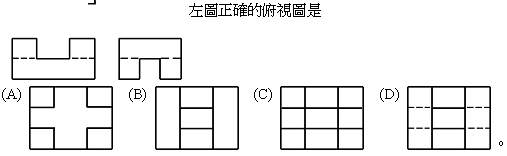

52. . 左圖正確的俯視圖是
53. 三度空間中的高度與物體的 (A)前後 (B)上下 (C)左右 (D)遠近 有關。

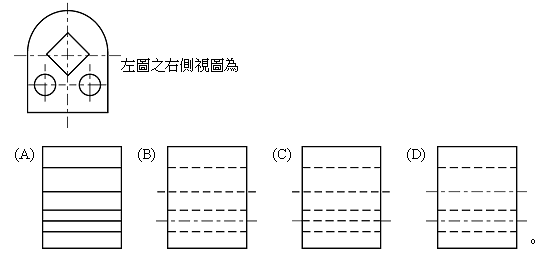

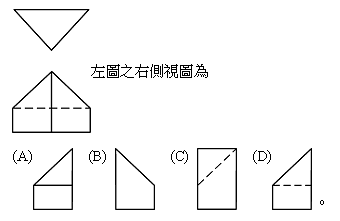

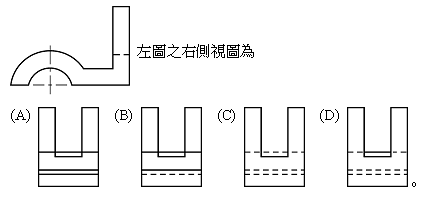

54. . 左圖之右側視圖是
55. 一般而言第一象限投影法，就是所謂的 (A)第一 (B)第二 (C)第三 (D)第四 角投影法。

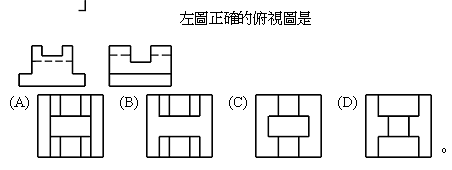

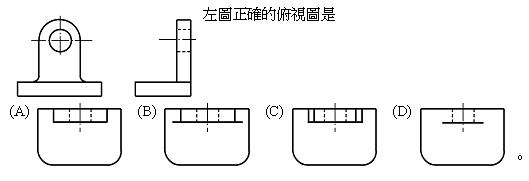

56. 左圖正確的俯視圖是

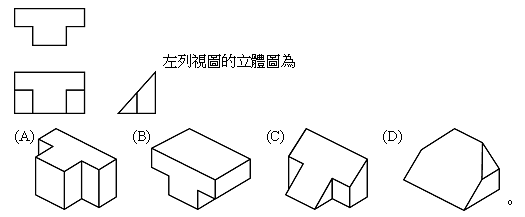

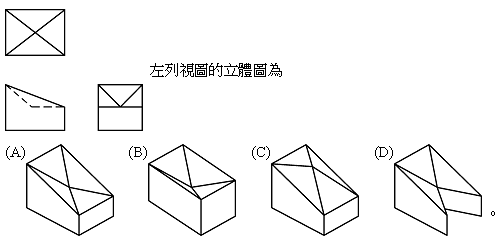

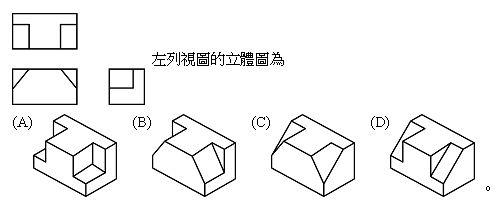

57. 左列視圖的立體圖為
58. 根據投影的原理，描述物件形狀的方法有立體表現法和　(A)寫生　(B)平面　(C)透視　(D)陰影 表現法。

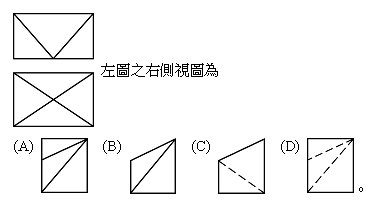

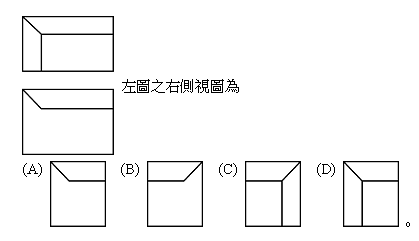

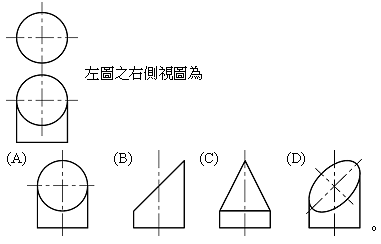

59. 左圖之右側視圖為

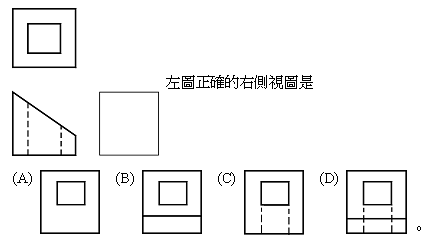

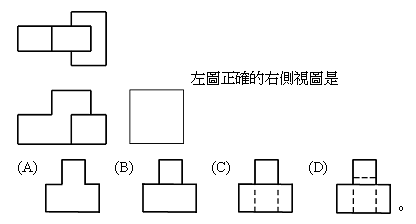

60. 左圖正確的右側視圖是
61. 一般物體之正投影視圖常用　(A)6　(B)5　(C)4　(D)3 個視圖表示。

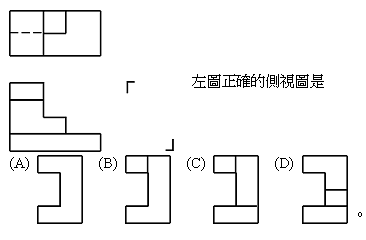

62. 左圖正確的側視圖是

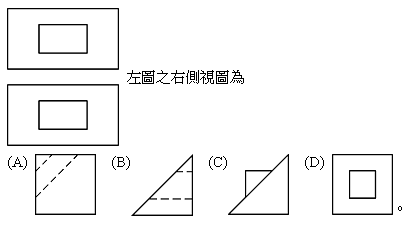

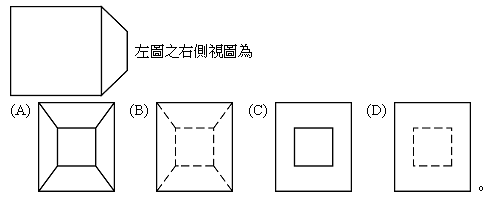

63. 左圖之右側視圖為
64. 物體離投影面愈遠，所得正投影視圖　(A)愈大　(B)愈小　(C)大小不變　(D)不一定。

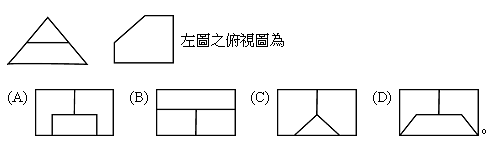

65. 左圖之俯視圖為

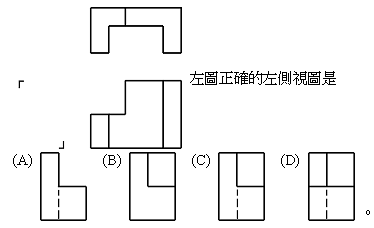

66. 左圖正確的左側視圖是
67. 左列視圖的立體圖為
68. 在投影中，通過視點，物體與畫面的線稱為　(A)投射線　(B)投影線　(C)拋射線　(D)垂線。

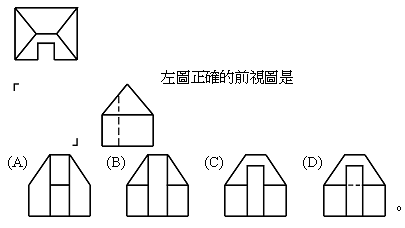

69. 左圖正確的前視圖是
70. 點之投影在任一投影面上為　(A)點　(B)線　(C)面　(D)不一定。
71. 左圖正確的俯視圖是
72. 左圖之右側視圖為
73. 左圖正確的俯視圖是

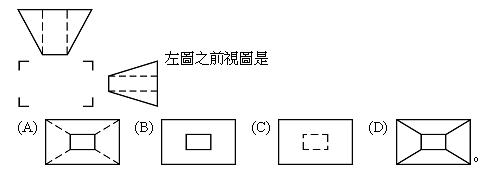

74. 左圖之前視圖是
75. 正投影之投射線必定　(A)互相平行　(B)互相垂直　(C)垂直於物面　(D)交於一點。
76. 正投影箱展開後，可得　(A)3　(B)4　(C)5　(D)6 個視圖。

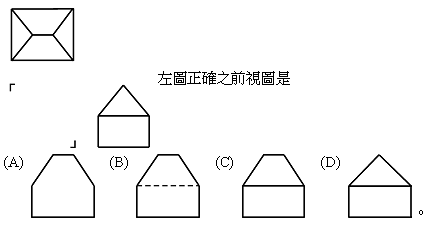

77. 左圖正確之前視圖是
78. 左圖之右側視圖為

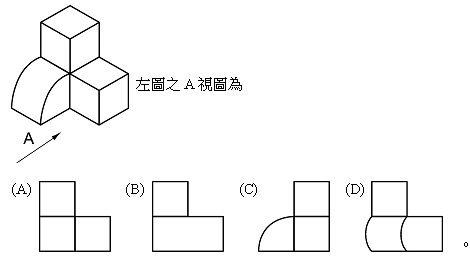

79. 左圖A視圖為

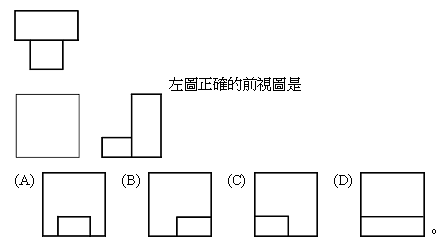

80. 左圖正確之前視圖是
81. 正投影中，若物體離投影面愈近，則其視圖大小　(A)愈小　(B)愈大　(C)不變　(D)不一定。
82. 正投影中，水平投影面之視圖為　(A)右、左側視圖　(B)前、後視圖　(C)俯、仰視圖　(D)輔助視圖。
83. 左圖正確的俯視圖是
84. 左圖之右側視圖為
85. 左列視圖的立體圖為

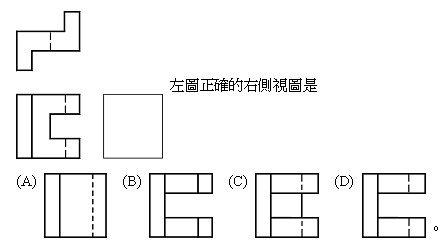

86. 左圖正確的右側視圖是
87. 物體與投影面垂直，在這投影面上所得之視圖稱為此物體之　(A)正垂視圖　(B)斜視圖　(C)邊視圖　(D)端視圖。
88. 左圖之右側視圖為

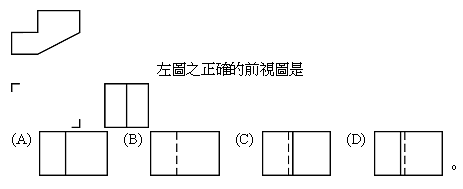

89. 左圖正確的前視圖是
【已刪除】90.表示
91. 俯視圖在前視圖的上方者為　(A)第一角　(B)第二角　(C)第三角　(D)第四角 法投影。
92. 左圖之右側視圖為
93. 左圖正確的右側視圖是
94. 第一角法右側視圖的位置在前視圖之　(A)左方　(B)右方　(C)上方　(D)下方。
95. 左圖正確的右側視圖是

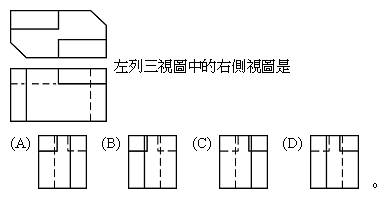

96. 左列三視圖中的右側視圖是

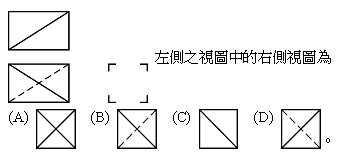

97. 左側之視圖中的右側視圖為
98. 我國標準投影法係採用　(A)第一角法　(B)第三角法　(C)第一角、第三角同時適用　(D)隨意任何角法皆可。
99. 左圖正確的右側視圖是
100. 識圖時，應仔細觀察　(A)前視圖　(B)俯視圖　(C)側視圖　(D)以上三個視圖。
