無年度 - 東海高中汽車科 機械製圖 第十章基本工作圖151-206#24270

科目：機械製圖 | 選擇題數：57 | 申論題數：0

試卷資訊

所屬科目：機械製圖

選擇題 (57)

150. 組合圖中通常，可省略的線為　(A)中心線　(B)隱藏線　(C)剖面線　(D)輪廓線。
151. 表面粗糙度的單位為　(A)mm　(B)cm　(C)µm 　(D)dm。
152. 在裝配圖中，對於軸之橫向剖面　(A)不畫剖面線　(B)應畫剖面線　(C)視材質而定　(D)一律塗黑。
153. 製造機件所用的圖，通常稱為 (A)設計 (B)機構 (C)製配 (D)工作 圖。
154. 表示基準長度之標準值為　(A)6.3　(B)3.2　(C)2.5　(D)0.8。
155. 一般組合圖在不影響功能表達的情形下，下列何種線條可以省略不畫？ (A)虛線　(B)中心線　(C)剖面線　(D)假想線。
156. 最大表面粗糙度縮寫成　(A)Ra　(B)Rz　(C)Rs　(D)Rmax。
157. 若工件尺度為 30h6是表示　(A)單向公差　(B)雙向公差　(C)孔的公差　(D)基孔制。
158. 中「3.2」表示　(A)等級　(B)最大限界　(C)最小限界　(D)範圍。
159. 中心線平均粗糙度縮寫為　(A)Ra　(B)Rc　(C)Rs　(D)Rz。
160. 下列何者屬於雙向公差？　(A) Φ20h6　(B) Φ20g6　(C)Φ 20k6　(D) Φ20Js6。
161. 不得切削加工之表面符號為　。
162. 零件製造時，下列何者可能造成誤差？　(A)加工溫度　(B)機器振動　(C)技術水準　(D)以上皆是。
163. 中「3.2」表示粗糙度之　(A)等級　(B)最大限界　(C)最小限界　(D)上下限界。
164. 尺度30H7中「30」稱為　(A)公稱尺度　(B)基本尺度　(C)公差　(D)極限尺度。
165. 尺度30H7是為　(A)單向公差　(B)雙向公差　(C)無公差　(D)極限公差。
166. 十點平均粗糙度的符號為　(A)Ra　(B)Rc　(C)Rs　(D)Rz。
167. 用以表示刀痕方向與其所指加工面邊緣平行之符號為　(A)X　(B)M　(C)＝　(D)⊥。
168. 尺度 Φ30H7是為　
169.  符號表示　(A)表面切削加工　(B)表面為銑削加工　(C)表面為不得切削加工　(D)表面加工與否均可。
170. 尺度 ，則其公差為　(A)+0.05　(B)－0.05　(C)0.1　(D) 0.05。
171. 表面符號中，加工裕度之數值單位為　(A) μm　(B)mm　(C)cm　(D)dm。
172. 當孔徑為Φ 30±0.01，軸徑為 時，最大餘隙為　(A)－0.01　(B)－0.02　(C)0.01　(D)0.02 mm。
173. 表面符號  中「N8」是表示粗糙度之　(A)最大限界　(B)最小限界　(C)平均值　(D)配合等級。

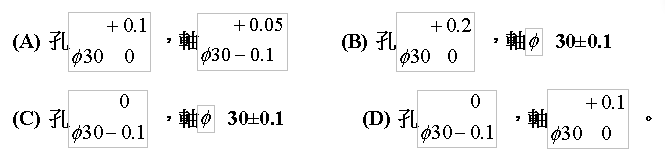

174. 下列兩工件中何者不產生過渡配合？　
175. 公用之表面符號  是表示　(A)圖中標示的均為 　(B)圖中無標示的均為 　(C)圖中無標示的均為 　(D)圖中無標示的可為  。
176. 國際標準公差依精度等級高低，共分為幾級？　(A)26級　(B)20級　(C)16級　(D)10級。
177. 依國際標準公差精度等級，下列何者精度最高？　(A)IT0　(B)IT01　(C)IT6　(D)IT7。
178. 表面符號  表示物面為　(A)粗切面　(B)細切面　(C)精切面　(D)超光面。
179. 有關公差區域與位置，下列敘述何者錯誤？　(A)公差位置為H時，其下偏差為零　(B)公差位置為h時，其下偏差為零　(C)J、Js屬於雙向公差　(D)公差位置為H時，只有正偏差。
180. 表面符號 中「C」的位置標示　(A)加工方法　(B)加工紋路　(C)粗度　(D)公差。
181. CNS表面粗糙值採用　(A)最大高度　(B)中心線平均粗糙度　(C)十點平均粗糙度　(D)以上皆可。
182. 哪一個孔的偏差位置其上下偏差值是相同的？　(A)H　(B)J　(C)Js　(D)K。
183. 零件圖中表面粗糙度與加工情形完全相同之面，其表面符號應以　(A)公用符號標註　(B)每一加工面均標註　(C)標註其中一面即可　(D)全部省略。
184. 孔的偏差位置從A至何者，其下偏差在零線以上？　(A)G　(B)J　(C)Js　(D)P。
185. 在表面符號 中，下列何者為「b」所標示的內容？　(A)2.5z　(B)⊥　(C)0.8　(D)銑。
186. 軸的基礎偏差位置共有幾個？　(A)27　(B)28　(C)36　(D)56　個。
187. 有關表面粗糙度的敘述，下列何者為錯誤？　(A)Ra為中心線（或稱算術）平均粗糙度值　(B)Rmax為最大粗糙度值　(C)Rz為十點平均粗糙度值　(D)Ra Rmax 4Rz。
188. 關於國際標準公差（簡稱I.T.），下列敘述何者錯誤？　(A)由IT01、IT0……IT18，共分20級　(B)公差單位為mm　(C)公差單位為μm　(D)相同工件尺度下，公差等級較大者，公差值較大。
【已刪除】189. 表面符號如下圖所示，下列敘述何者不正確？  (A)刀痕之方向與其所指加工面之邊緣平行　(B)加工裕度為3.2mm　(C)粗糙度最大限界為6.3 μm　(D)基準長度為2.5mm。
190. 若工件尺度為Φ 30H7時，下列敘述何者錯誤？　(A)基本尺度為30mm　(B)為基孔制　(C)上偏差為0mm　(D)下偏差為0mm。

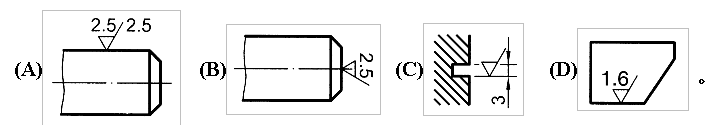

191. 下列各圖之表面符號標註，何者正確？
192. 若工件尺度為120±0.2時，下列敘述何者錯誤？　(A)該尺度為雙向公差　(B)下偏差為119.8mm　(C)公差為0.4mm　(D)上限尺度為120.2mm。
193. 上偏差為　(A)最大極限尺度與最小極限尺度之差　(B)最大極限尺度與基本尺度之差　(C)最大極限尺度與實際尺度之差　(D)最小極限尺度與最大極限尺度之差。
194. 若孔尺度及公差為 ，軸尺度及公差為 ，則兩者配合的最小餘隙為下列哪一數值？　(A)0.050 mm　(B)0.062 mm　(C)0.112 mm　(D)0.174 mm。
195. 閱讀工作圖的第一步驟宜先判別視圖的　(A)加工法　(B)投影法　(C)零件數量　(D)材料。
196. 有關公差區域，下列敘述何者錯誤？　(A)「h」代表基孔制　(B)「M」代表孔的偏差位置　(C)「js」代表軸的偏差位置　(D)ISO標準公差中，共有28個偏差位置。
197. 當配合為基軸制時，孔的公差等位P7是屬於　(A)餘隙配合　(B)過渡配合　(C)干涉配合　(D)以上皆可。
198. 除非影響到組合圖的讀圖，否則通常可省略的線為　(A)中心線　(B)剖面線　(C)隱藏線　(D)輪廓線。
199. 一般工廠的零件圖，原則上一張圖紙可畫出幾個零件？　(A)一個　(B)二個　(C)三個　(D)所有的零件。
200. 下列何者不是單向公差？　(A) 　(B) 30 ±0.01　(C) 　(D) 。
201. 一般繪製組合圖時，最常採用何種視圖表示？　(A)剖視圖　(B)輔助視圖　(C)展開視圖　(D)等斜圖。
202. 當圖面尺度為  時，下列哪一件成品是不及格？　(A)60.01　(B)60.00　(C)59.98　(D)59.99　mm。
203. 完整表達零件的詳細尺度、註解及形狀的是　(A)組合圖　(B)零件圖　(C)裝配圖　(D)立體系統圖。
204. 工件上尺度的容許變化量稱為　(A)公差　(B)裕度　(C)間隙　(D)干涉。
205. 軸之最大尺度與孔之最小尺度的差，稱為　(A)干涉　(B)餘隙　(C)裕度　(D)公差。
206. 一般繪製零件圖時，其繪製程序最後的步驟是　(A)標註尺度　(B)標註表面符號　(C)畫剖面線　(D)校對零件圖。
