100年 - 100 交通事業公路升資考試_佐級晉員級_技術類（選試電路學概要）：電路學概要#26849

科目：電路學 | 年份：100年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：電路學

選擇題 (0)

申論題 (5)

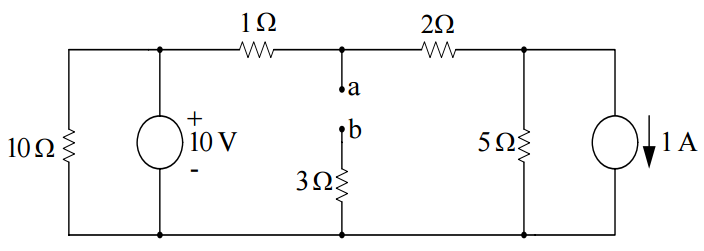

【已刪除】一、求下圖中電路 ab 兩端之等效戴維寧電路及等效諾頓電路。（20 分）

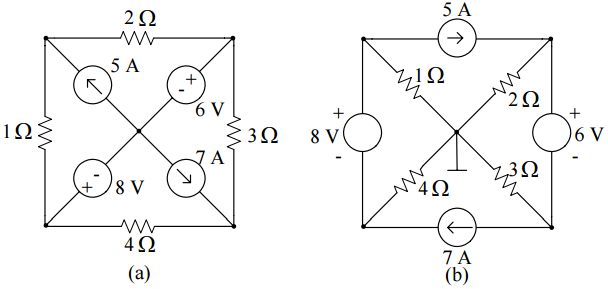

【已刪除】二、試寫出下列(a)電路之網目電流方程式及(b)電路之節點電壓方程式。（20 分）

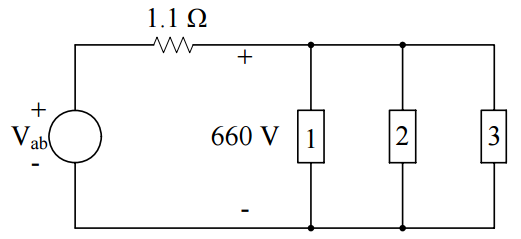

【已刪除】三、下列之負載並聯於 660 伏特之交流線路： 負載一，15 仟瓦，功率因數 0.6 滯後 負載二，20 仟瓦，功率因數 0.707 超前 負載三，10 仟瓦，功率因數 0.4 滯後 此等負載經由電阻為 1.1 歐姆，電抗可忽略之電纜連接於變電所，求變電所之電壓。 （20 分）

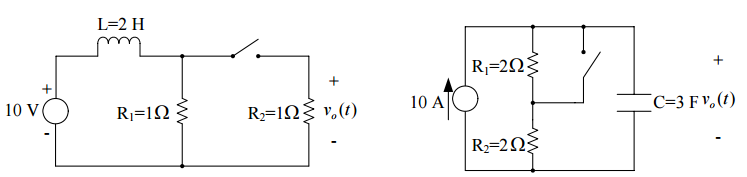

【已刪除】四、當左邊電路的開關在時間為零時關上，右邊電路的開關在時間為零時打開，試求下 面兩電路的輸出電壓。（20 分）

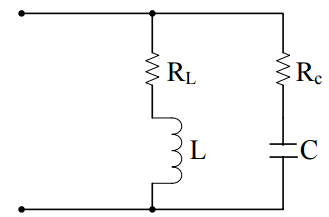

【已刪除】五、試求下圖電路之共振頻率。此時電路的阻抗為何？（20 分）
