100年 - 100 交通事業公路升資考試_員級晉高員級_技術類（選試電路學）：電路學#26846

科目：電路學 | 年份：100年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：電路學

選擇題 (0)

申論題 (5)

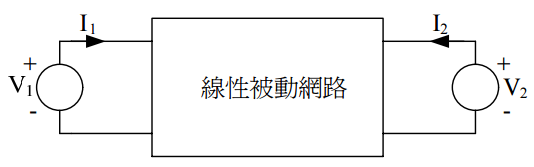

【已刪除】一、下面之雙口網路，試證當只有電壓源V₁加在電路中（V₂＝0）所得的輸出電流I2會與只加入電壓源V₂在電路中（V₁＝0）所得的輸出電流I₁相等。（20 分）

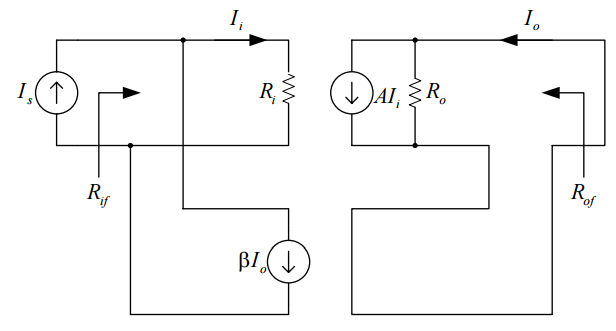

【已刪除】二、試求出下列電路的R_if、R_o_f 及A_f （ =Io/ Is ）。（20 分）

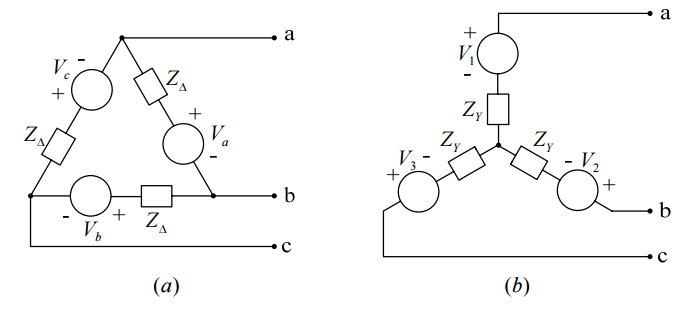

【已刪除】三、已知 Vα =V∠0^ο、V_b =V∠120^ο 及 V_c=V∠ 240^ο ，試推導下面(a)、(b)兩等效實際三相電源之電壓源與阻抗間的關係。（20 分）

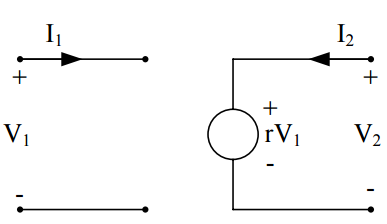

【已刪除】四、下列電路為一受電壓控制之電壓源，試以適當雙口網路之參數表示其輸出及輸入的關係。（20 分）

【已刪除】五、試求下列運算放大器之輸出Vα 與輸入及V₁ V₂的關係。（20 分）
