100年 - 100 司法特種考試_三等_檢察事務官電子資訊組：電子學與電路學#27098

科目：電路學 | 年份：100年 | 選擇題數：0 | 申論題數：12

試卷資訊

所屬科目：電路學

選擇題 (0)

申論題 (12)

⑴i₁＝？（10 分）

⑵i₂＝？（10 分）

⑴Z_load＝？（10 分）

⑵此時消耗之平均功率＝？（10 分）

⑴當i_L＝30 mA 之輸出電壓v_o＝？（6 分）

⑵當i_L＝70 mA 之輸出電壓v_o＝？（6 分）

⑶若欲保持v_o= 10V，最小的負載電阻＝？（8 分）

⑴靜態操作點Q下V_GSQ＝？（5 分）

⑵靜態操作點Q下I_DSQ＝？（5 分）

⑶轉導 gm＝？（5 分）

⑷電壓增益Av＝v_o/v_in＝？（5 分）

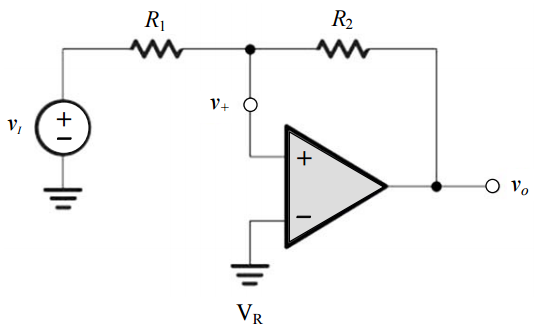

【已刪除】五、如圖所示電路，已知運算放大器之輸出飽和電壓L+＝5V，L-＝-5V，又R₁＝R₂＝1 kΩ， V_R＝1 V，請繪出輸入電壓v₁對輸出電壓v_o之關係圖。（20 分）
